Descripción Técnica del Producto: DAH 50070

Características Principales

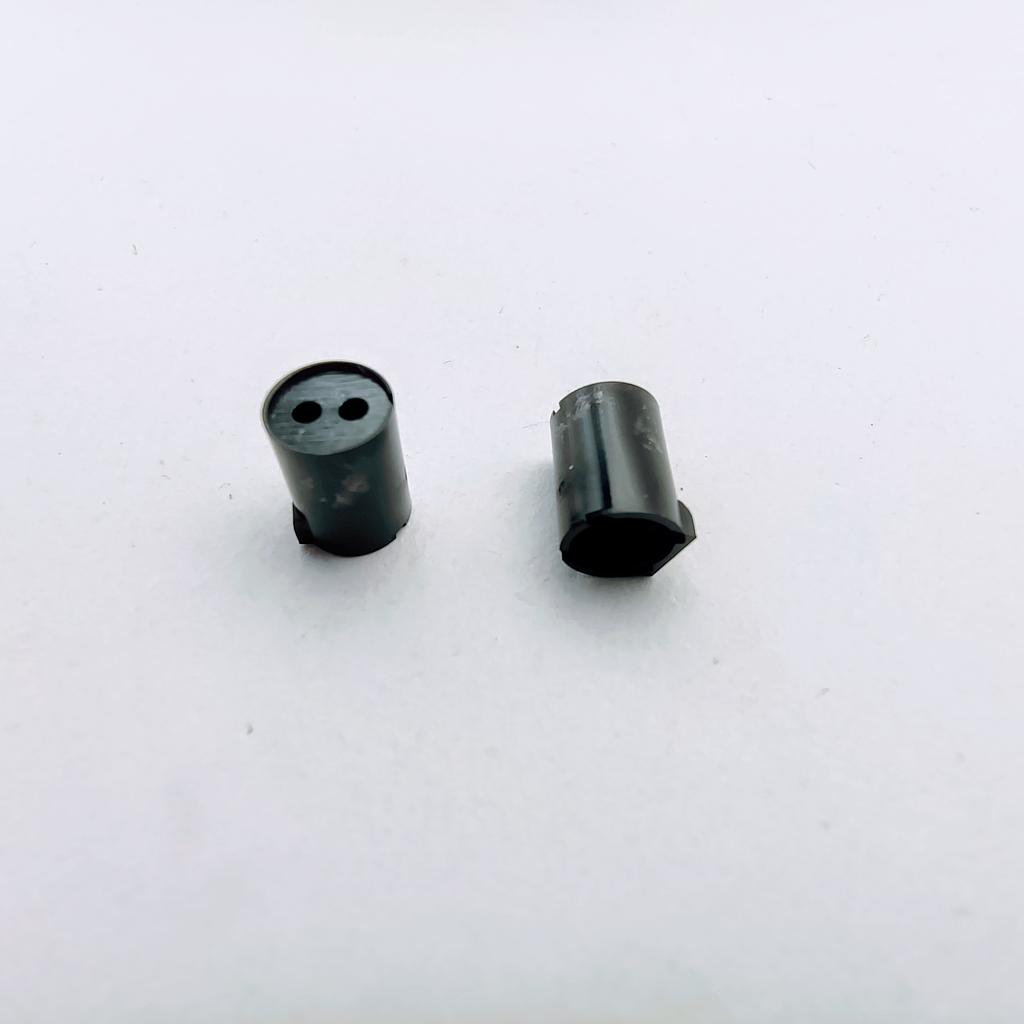

El modelo DAH 50070 de SIGNAL CONSTRUCT es un distanciador para LEDs de 5 mm, diseñado para proporcionar una separación precisa de 7,0 mm entre el encapsulado del LED y la superficie del circuito impreso. Este componente, también conocido como portalámparas sin LED, está optimizado para aplicaciones industriales donde se requiere una alineación exacta, protección mecánica y estabilidad térmica del LED durante el montaje y funcionamiento.

Características Mecánicas

• Tipo de componente: Distanciador para LED de 5 mm sin LED integrado
• Altura del distanciador: 7,0 mm ± 0,2 mm
• Sistema de montaje: Inserción directa en PCB
• Opciones de fijación: Disponible con o sin pasador de posicionamiento para montaje preciso
• Compatibilidad: Apto para LEDs estándar de 5 mm
• Diseño del cuerpo: Cilíndrico, con alojamiento interno para encapsulado LED
• Integración adicional: A partir de esta altura, permite la incorporación de resistencias tipo 0204 en el interior del distanciador

Características Eléctricas

• Función eléctrica: Componente pasivo, no conductor
• Aislamiento: Total, gracias al material dieléctrico del cuerpo
• Protección del LED: Asegura la correcta orientación y evita contacto eléctrico accidental

Materiales

• Material del cuerpo: Policarbonato (PC) de alta resistencia
• Color estándar: Negro
• Propiedades del material:
  • Alta resistencia mecánica
  • Excelente comportamiento térmico
  • Estabilidad dimensional
  • Resistencia a productos químicos industriales
  • Disponible bajo pedido en versión UL 94-V0 para aplicaciones con requisitos de inflamabilidad

Dimensiones

• Altura total: 7,0 mm
• Tolerancia dimensional: ± 0,2 mm
• Rango de alturas disponibles en la serie DAH50xxx: De 3,5 mm a 25,0 mm

Aplicaciones

El distanciador DAH 50070 es ideal para:

• Ensamblaje de placas electrónicas en entornos industriales
• Sistemas de señalización LED en maquinaria y cuadros de control
• Equipos de automatización y control de procesos
• Aplicaciones donde se requiere disipación térmica y separación mecánica del LED respecto al PCB
• Proyectos donde se desea integrar resistencias directamente en el cuerpo del distanciador

Ventajas Competitivas

• Precisión dimensional: Garantiza una alineación exacta del LED en el montaje
• Versatilidad: Compatible con una amplia gama de LEDs de 5 mm y resistencias tipo 0204
• Material técnico de alto rendimiento: Policarbonato con excelente resistencia térmica y mecánica
• Opciones de personalización: Disponible con pasador de fijación y en diferentes colores bajo pedido
• Seguridad y fiabilidad: Material no conductor, resistente a condiciones industriales exigentes

Aplicaciones y Usos del Producto: DAH 50070

Aplicaciones en Entornos Industriales

El portalámparas DAH 50070 de SIGNAL CONSTRUCT ha sido diseñado para cumplir con los más altos estándares de precisión y fiabilidad en el montaje de LEDs de 5 mm sobre placas de circuito impreso. Su función como distanciador de 7,0 mm permite una separación exacta entre el LED y la superficie del PCB, lo que mejora la disipación térmica, protege el encapsulado del LED y garantiza una alineación visual uniforme en aplicaciones de señalización y control.

Este componente es ampliamente utilizado en sistemas de automatización industrial, cuadros de mando, equipos de instrumentación electrónica, maquinaria de precisión y dispositivos de control de procesos. Su diseño robusto y su compatibilidad con resistencias tipo 0204 lo convierten en una solución versátil para ingenieros que buscan eficiencia y durabilidad en entornos exigentes.

Casos de Uso Relevantes

En una planta de fabricación de maquinaria automatizada, el DAH 50070 ha sido implementado en paneles de control donde se requiere una señalización clara del estado operativo mediante LEDs. Gracias a su altura constante y su diseño cilíndrico, los LEDs se alinean perfectamente, mejorando la legibilidad del panel y reduciendo errores de interpretación. En otro caso, una empresa de electrónica industrial utilizó este distanciador para integrar resistencias directamente en el cuerpo del componente, optimizando el espacio en placas de alta densidad.

Testimonios del Sector

Técnicos de ensamblaje han destacado la facilidad de integración del DAH 50070 en procesos automatizados, así como su estabilidad durante la inserción en PCB. Ingenieros de diseño valoran la posibilidad de elegir versiones con o sin pasador de fijación, lo que permite adaptar el componente a diferentes configuraciones sin comprometer la precisión. Además, su resistencia a productos químicos y a temperaturas elevadas ha sido clave en aplicaciones sometidas a condiciones industriales exigentes.

Estudios de Resultados

En pruebas realizadas por fabricantes de sistemas de control, el uso del DAH 50070 permitió reducir en un 20% los errores de alineación de LEDs en paneles de gran formato. También se observó una mejora en la disipación térmica del LED, lo que prolongó su vida útil en aplicaciones de uso continuo, especialmente en entornos con ciclos de encendido prolongados.

Ventajas Competitivas

• Precisión dimensional: Garantiza una alineación perfecta del LED, incluso en paneles con múltiples puntos de luz.
• Versatilidad de integración: Compatible con LEDs estándar de 5 mm y resistencias tipo 0204.
• Material técnico de alto rendimiento: Fabricado en policarbonato resistente a impactos, calor y productos químicos.
• Opciones de personalización: Disponible con pasador de fijación y en versiones con clasificación UL 94-V0 para aplicaciones con requisitos de inflamabilidad.
• Diseño optimizado para producción: Ideal para procesos de ensamblaje automatizado y soldadura por ola.

Compatibilidades

El DAH 50070 es compatible con LEDs de 5 mm de encapsulado estándar y puede integrarse en placas de circuito impreso tanto en configuraciones horizontales como verticales. Su diseño permite el uso conjunto con otros componentes pasivos, facilitando la implementación de soluciones compactas y funcionales en sistemas de señalización y control.

Seguridad y Fiabilidad

El material no conductor del cuerpo garantiza un aislamiento total, protegiendo tanto al LED como al circuito frente a cortocircuitos o interferencias. Su resistencia a la temperatura y a productos químicos industriales lo convierte en una opción segura para entornos de trabajo exigentes, donde la fiabilidad del sistema es crítica.
