Descripción General

La oblea AY 317/1 es una interfaz térmica de alta precisión fabricada en mica técnica, diseñada para aplicaciones donde se requiere una excelente resistencia dieléctrica combinada con una conductividad térmica adecuada. Este producto está optimizado para su uso con encapsulados tipo TO-3, proporcionando aislamiento eléctrico entre el componente y el disipador, sin comprometer la eficiencia en la transferencia de calor.

Características Principales

• Material base de mica natural, con excelentes propiedades dieléctricas y térmicas.
• Espesor reducido, que minimiza la resistencia térmica de contacto.
• Alta rigidez dieléctrica, ideal para aplicaciones de media y alta tensión.
• Compatibilidad con encapsulados TO-3, según norma GAM T1.

Propiedades Eléctricas

• Rigidez dieléctrica elevada, que garantiza el aislamiento entre el semiconductor y el disipador metálico.
• Estabilidad eléctrica en condiciones extremas, incluyendo humedad, polvo y temperaturas elevadas.
• No conductiva, lo que permite su uso en sistemas de potencia con requisitos de seguridad reforzada.

Propiedades Mecánicas

• Alta resistencia a la compresión, manteniendo su forma bajo presión de montaje.
• Estabilidad dimensional, incluso bajo ciclos térmicos prolongados.
• Fragilidad controlada, propia del material de mica, que requiere manipulación cuidadosa pero ofrece gran estabilidad una vez instalada.

Materiales

• Mica natural técnica, seleccionada por su pureza y propiedades térmicas.
• Superficie mecanizada con precisión, para garantizar un contacto uniforme con el encapsulado y el disipador.
• Libre de halógenos, conforme a normativas ambientales y de seguridad.

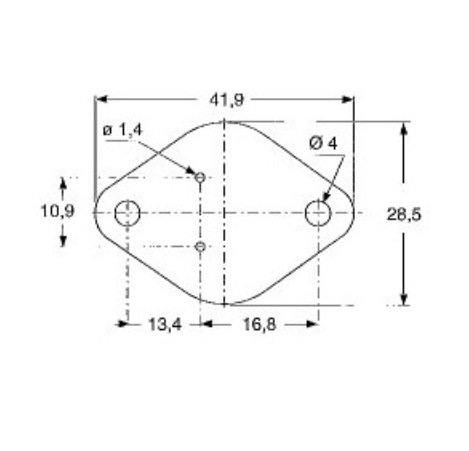

Dimensiones Estándar

• Espesor nominal: 0,07 mm.
• Formato adaptado a encapsulados TO-3, según especificación GAM T1.
• Código de referencia: 44131701.

Compatibilidad y Montaje

La oblea AY 317/1 ha sido diseñada para integrarse con:

• Encapsulados TO-3 en aplicaciones de potencia.
• Disipadores térmicos metálicos de alta eficiencia.
• Sistemas de fijación mediante tornillos o clips de presión.

Su instalación requiere una manipulación cuidadosa para evitar fracturas, y se recomienda su uso junto con una grasa térmica de alta calidad para optimizar la transferencia de calor.

Seguridad y Normativas

• Fabricación bajo norma ISO 9001, con trazabilidad completa de materiales y procesos.
• Conformidad con directivas RoHS y REACH, garantizando la ausencia de sustancias peligrosas.
• Ensayos térmicos y eléctricos, realizados según protocolos industriales para asegurar su rendimiento en condiciones extremas.

Aplicaciones en Entornos Industriales

La oblea de mica AY 317/1 ha sido diseñada para cumplir una función crítica en la disipación térmica y el aislamiento eléctrico de componentes electrónicos de potencia. Su uso es especialmente relevante en aplicaciones donde se emplean encapsulados tipo TO-3, como:

• Fuentes de alimentación industriales.
• Convertidores de potencia y sistemas de regulación.
• Equipos de control de motores y automatización.
• Electrónica embarcada en maquinaria pesada.
• Sistemas de transmisión de energía en entornos exigentes.

Gracias a su composición en mica natural técnica, esta oblea proporciona una barrera dieléctrica eficaz entre el semiconductor y el disipador, sin comprometer la eficiencia térmica del conjunto.

Casos de Uso en Aplicaciones Reales

En sistemas de potencia donde los transistores TO-3 deben fijarse sobre disipadores metálicos, la oblea AY 317/1 actúa como interfaz térmica y aislante. Su espesor optimizado y su rigidez dieléctrica permiten mantener una transferencia de calor eficiente mientras se evita cualquier riesgo de cortocircuito entre el encapsulado y la base metálica.

En entornos industriales con alta densidad de montaje, su formato estandarizado facilita la integración en procesos automatizados, garantizando una instalación precisa y segura.

Ventajas Competitivas

• Aislamiento eléctrico superior, que protege los componentes frente a derivaciones o arcos eléctricos.
• Alta conductividad térmica relativa, que permite una evacuación eficaz del calor generado por el componente.
• Compatibilidad con encapsulados TO-3, según norma GAM T1, lo que facilita su integración en diseños existentes.
• Material natural libre de halógenos, que cumple con los requisitos de seguridad ambiental y eléctrica.
• Estabilidad dimensional y térmica, incluso bajo ciclos de operación prolongados y condiciones extremas.

Compatibilidades Técnicas

La AY 317/1 ha sido diseñada para integrarse con:

• Encapsulados TO-3 en aplicaciones de potencia.
• Disipadores térmicos metálicos de alta eficiencia.
• Sistemas de fijación mediante tornillos o clips de presión.

Se recomienda su uso junto con una grasa térmica de alta calidad para maximizar la eficiencia en la transferencia de calor.

Seguridad y Conformidad Normativa

La oblea de mica AY 317/1 cumple con los más altos estándares de calidad y seguridad del sector:

• Fabricación bajo norma ISO 9001, con trazabilidad completa de materiales y procesos.
• Conformidad con directivas RoHS y REACH, garantizando la ausencia de sustancias peligrosas.
• Ensayos térmicos y eléctricos, realizados según protocolos industriales para asegurar su rendimiento en condiciones extremas.
