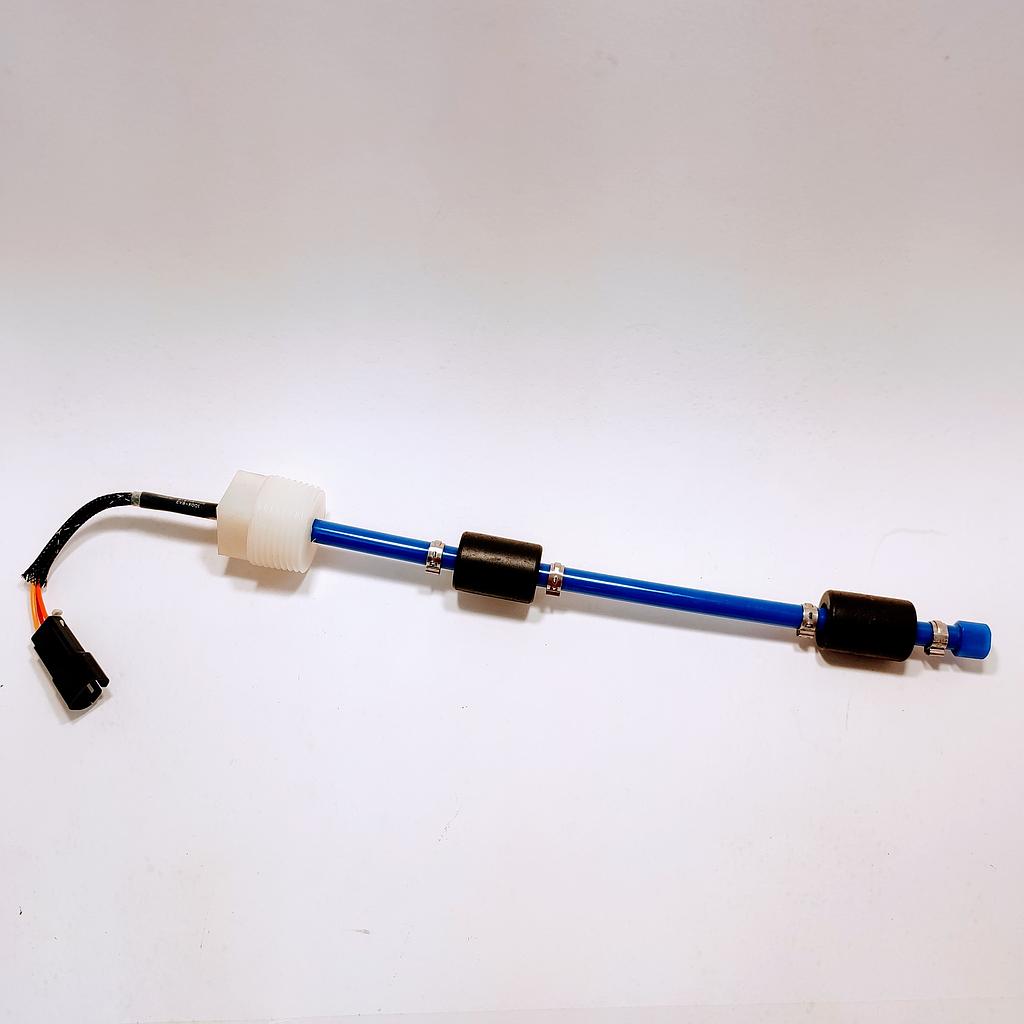

El EVS X001 es un sensor de nivel de tipo flotador, diseñado para la detección de uno o múltiples puntos de nivel en aplicaciones de líquidos. Este sensor vertical se monta típicamente en la parte superior de un tanque, con el flotador deslizando a lo largo de un vástago para activar interruptores de lengüeta herméticamente sellados, proporcionando una señal de conmutación fiable. Su diseño robusto y la selección de materiales lo hacen ideal para entornos industriales exigentes.

Características Principales

Este sensor se distingue por su detección de nivel de punto altamente precisa y repetible, ideal para el control de límites altos, bajos o intermedios en tanques y recipientes. Utiliza interruptores de lengüeta sellados herméticamente que garantizan una fiabilidad excepcional y una larga vida útil al estar protegidos del entorno del líquido. El diseño permite un montaje vertical superior en tanques, con opciones para una o varias posiciones de conmutación. Su construcción está pensada para ofrecer una alta durabilidad y estabilidad a largo plazo, lo que minimiza el mantenimiento y garantiza un funcionamiento continuo en condiciones industriales severas.

Características Eléctricas

El EVS X001 está diseñado para una integración eléctrica sencilla y eficaz en sistemas de control industrial.

• Principio de Conmutación: Utiliza interruptores de lengüeta (reed switches), que no requieren alimentación externa para la acción de conmutación. El flotador contiene un imán permanente que activa el interruptor de lengüeta al alcanzar el nivel predefinido.
• Salida de Contacto: Ofrece una salida de contacto seco que puede ser Normalmente Abierto (N.O. - Form A) o Normalmente Cerrado (N.C. - Form B), o una combinación de ambos si detecta múltiples puntos.
• Voltaje Máximo de Contacto (DC): Típicamente hasta 175 VDC.
• Corriente Máxima de Contacto (DC): Típicamente hasta 0.4 Amperios (A).
• Voltaje Máximo de Contacto (AC): Típicamente hasta 125 VAC RMS.
• Corriente Máxima de Contacto (AC): Típicamente hasta 0.28 Amperios (A) RMS.
• Potencia Máxima de Conmutación: Generalmente hasta 5 vatios (W) o similar, adecuada para la interfaz con PLCs, relés de control o microcontroladores.
• Alta Inmunidad a EMI/RFI: Los interruptores de lengüeta son inherentemente robustos frente a interferencias electromagnéticas, asegurando la integridad de la señal.
• Conexión Eléctrica: Generalmente mediante cables con aislamiento de PVC, con longitudes opcionales para una fácil conexión.

Características Mecánicas

La durabilidad y la adaptabilidad son fundamentales en el diseño mecánico del EVS X001.

• Tipo de Montaje: Vertical, típicamente montado en la parte superior del tanque. Las opciones de montaje pueden incluir roscas métricas (M16 x 2.0), disponibles en configuración interna o externa, para un sellado seguro y una instalación versátil.
• Mecanismo del Flotador: El flotador se desliza libremente a lo largo de un vástago, diseñado para una activación consistente del interruptor de lengüeta incluso en presencia de alguna turbulencia del líquido.
• Resistencia a la Presión: Capaz de soportar presiones moderadas a altas dentro del tanque (por ejemplo, hasta 4.7 Bar o más, dependiendo del modelo específico de la serie EVS).
• Resistencia a Vibraciones y Choques: Diseñado para soportar vibraciones (por ejemplo, 35g hasta 500Hz) y choques (por ejemplo, ±50g durante 11ms), lo que garantiza su fiabilidad en entornos industriales dinámicos.
• Grado de Protección (IP): Ofrece un alto grado de protección IP, como IP65, asegurando resistencia al polvo y chorros de agua.

Materiales

Los materiales seleccionados para el EVS X001 garantizan su compatibilidad con diversos líquidos y su durabilidad en entornos industriales. Los materiales específicos pueden variar dentro de la serie EVS para adaptarse a diferentes compatibilidades químicas y temperaturas:

• Cuerpo/Vástago: Puede ser de Nylon 6.6 (conocido por su buena resistencia mecánica y térmica), PVC (para resistencia química general), Latón o Acero Inoxidable (para aplicaciones sanitarias, corrosivas o de alta temperatura).
• Flotador: Puede ser de Nylon 6.6 con carga de vidrio (para una mayor resistencia y flotabilidad específica), PVC, o Polipropileno.
• Material de Contacto (Reed Switch): Ruthenio, que proporciona una alta fiabilidad y una larga vida útil del contacto.
• Aislamiento del Cable: PVC (18AWG o similar).

Dimensiones

Las dimensiones del EVS X001 serán proporcionales al rango de detección de nivel.

• Longitud del Vástago: Varía según el requisito de profundidad del tanque o el punto de detección. La serie EVS puede ofrecer longitudes de hasta 1 metro o más.
• Diámetro del Flotador: Típicamente alrededor de 22 mm, optimizado para la flotabilidad y la respuesta.
• Conexión Roscada: M16 x 2.0 es una opción común para el montaje.
• El diseño es intrínsecamente delgado y vertical para una fácil inserción en tanques con aberturas superiores limitadas.

Aplicaciones y Ventajas Competitivas del Producto EVS X001

El sensor de nivel EVS X001 de TE Connectivity es un activo indispensable para ingenieros electrónicos que buscan la máxima fiabilidad, precisión y adaptabilidad en la detección de niveles de líquidos en entornos industriales de alta exigencia.

Aplicaciones y Casos de Uso

El EVS X001 es una solución ideal para cualquier aplicación donde se requiera una detección de nivel de punto, ya sea para monitorear un límite alto, bajo o intermedio. Sus principales aplicaciones incluyen:

• Maquinaria Industrial de Procesamiento de Líquidos: Control de nivel en tanques de mezcla, depósitos de enfriamiento, sistemas de lubricación o tanques de fluido hidráulico en una amplia gama de maquinaria industrial.
• Sistemas de Almacenamiento y Suministro de Químicos: Monitoreo del nivel de reactivos o productos químicos compatibles con los materiales del sensor en tanques de almacenamiento y dosificación, asegurando la disponibilidad y evitando derrames.
• Sistemas de HVAC/R y Refrigeración: Detección de nivel de refrigerantes o agua en tanques de expansión, condensadores o bandejas de goteo en sistemas de aire acondicionado, calefacción o refrigeración industrial y comercial.
• Equipos de Alimentación y Bebidas: Monitoreo de niveles en tanques de procesamiento de líquidos, máquinas de limpieza (CIP/SIP) o sistemas de embotellado, donde la limpieza y la resistencia a altas temperaturas (si el material es compatible) son importantes.
• Generadores y Sistemas de Combustible: Detección de niveles de combustible o aceite en tanques de generadores, vehículos todoterreno o equipos agrícolas para indicar necesidad de reabastecimiento o alertar sobre niveles bajos.
• Lavadoras Industriales y Limpieza de Alfombras: Control de nivel de agua o detergente en depósitos para asegurar el correcto funcionamiento del equipo y la eficiencia del proceso de limpieza.

Ventajas Competitivas

La principal ventaja competitiva del EVS X001 reside en su fiabilidad intrínseca del interruptor de lengüeta, su robustez y su versatilidad de materiales. A diferencia de otras soluciones en el mercado, este sensor de TE Connectivity ofrece:

• Conmutación Altamente Fiable y Sin Consumo de Energía: El principio del interruptor de lengüeta herméticamente sellado no requiere alimentación externa para su funcionamiento, lo que lo hace ideal para aplicaciones de bajo consumo o seguridad intrínseca. Los contactos de Ruthenio garantizan una vida útil superior a los 10 millones de ciclos.
• Resistencia Química y Térmica Superior: La disponibilidad de carcasas y flotadores en materiales como PPS, Nylon 6.6, PVC, latón o acero inoxidable permite una compatibilidad óptima con una amplia gama de líquidos, incluyendo ácidos, bases, aceites y combustibles, incluso a temperaturas elevadas.
• Durabilidad Extrema en Entornos Duros: Su construcción robusta y su alta protección IP aseguran un rendimiento consistente y una larga vida útil en ambientes industriales con vibraciones, choques y exposición a la humedad o contaminantes.
• Fácil Integración: Su diseño vertical con opciones de rosca estándar (M16 x 2.0) facilita su instalación en la parte superior del tanque, y sus salidas de contacto seco simplifican la conexión a cualquier sistema de control.
• Versatilidad de Detección: Capaz de indicar uno o varios puntos de nivel en un solo sensor, lo que lo hace flexible para diferentes estrategias de control de nivel.

Compatibilidades

El EVS X001 es un sensor altamente compatible, diseñado para una integración fluida en diversas configuraciones industriales:

• Sistemas de Control: Su salida de contacto seco es universalmente compatible con la mayoría de los PLCs, relés, controladores de motor y microcontroladores.
• Tipos de Fluidos: La selección de materiales permite su uso con una amplia variedad de líquidos industriales, siempre que sean compatibles con el material específico del cuerpo y el flotador del sensor.
• Tipos de Tanques: Se adapta a una amplia gama de tanques y recipientes con acceso superior para el montaje vertical.
• Condiciones Ambientales: Adecuado para operar en rangos de temperatura de -30°C a 110°C (dependiendo del modelo específico) y bajo diversas condiciones de presión y humedad.

Seguridad

La seguridad es un pilar fundamental en el diseño y la aplicación del EVS X001. Una monitorización de nivel precisa y fiable es esencial para la operación segura de la maquinaria y los procesos industriales:

• Prevención de Sobrellenado: Al detectar el nivel máximo, el sensor puede activar una alarma o detener el llenado, previniendo derrames peligrosos, contaminación ambiental y daños a equipos o personal.
• Protección contra el Funcionamiento en Seco: Al indicar un nivel mínimo crítico, puede activar un sistema de parada de emergencia para bombas, calentadores o mezcladores, evitando daños costosos debido al funcionamiento sin líquido.
• Alertas Tempranas: Proporciona una alerta rápida y fiable sobre desviaciones de nivel, permitiendo una intervención oportuna para prevenir situaciones de riesgo o interrupciones en el proceso.
• Fiabilidad en Entornos Peligrosos: Su diseño herméticamente sellado y su naturaleza de interruptor de lengüeta (sin electrónica compleja expuesta) lo hacen intrínsecamente más seguro en ciertos ambientes que requieren un bajo riesgo de ignición, aunque para zonas explosivas específicas se requeriría una certificación ATEX/IECEx.
• Cumplimiento Normativo: Su fiabilidad en la detección de nivel contribuye al cumplimiento de las regulaciones de seguridad industrial y ambientales.

Testimonios y Estudios de Resultados

Aunque no se dispone de testimonios públicos específicos para el modelo EVS X001, la reputación de TE Connectivity como un líder mundial en sensado y conectividad es un testimonio rotundo de la calidad y fiabilidad de sus productos. Ingenieros de las industrias más exigentes confían en los sensores de TE Connectivity para sus aplicaciones más críticas.

Estudios de resultados generales y validaciones de rendimiento para la serie EVS de sensores de nivel de TE Connectivity demuestran consistentemente una precisión inalterable de la conmutación a lo largo de millones de ciclos, bajas tasas de deriva por temperatura y un rendimiento superior en condiciones de prueba rigurosas (vibración, choque, ciclos térmicos, resistencia química). La retroalimentación de los usuarios finales y los datos de campo indican que los sensores de nivel de la serie EVS de TE Connectivity contribuyen significativamente a la optimización de la eficiencia operativa, la reducción drástica de fallas en equipos y la mejora sustancial de la seguridad en sus instalaciones, lo que justifica la confianza depositada por fabricantes de equipos originales (OEMs) de maquinaria industrial de alta calidad.
