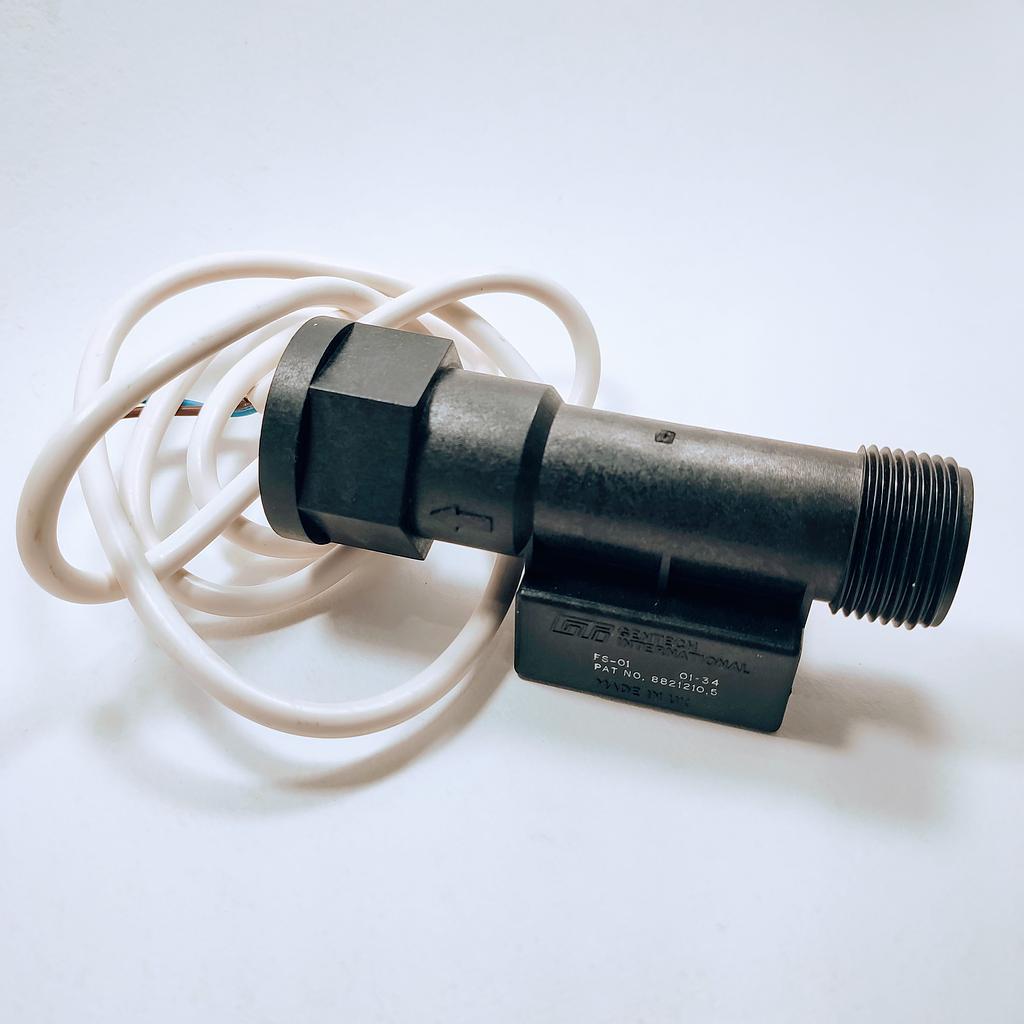

El FS-01 STANDARD de TE Connectivity es un sensor interruptor de flujo vertical diseñado meticulosamente para proporcionar una detección de flujo precisa y fiable en aplicaciones industriales de alta calidad. Fabricado con los más altos estándares y utilizando materiales robustos como el Noryl, este dispositivo garantiza un rendimiento excepcional y una prolongada vida útil en entornos operativos desafiantes, siendo la elección ideal para la fabricación industrial, maquinaria especializada y sistemas electrónicos de control.

Características Principales

• Principio de Detección por Reed Switch: Opera mediante un interruptor de láminas (reed switch) activado por el movimiento de un obturador interno impulsado por el flujo del líquido. Esto asegura una detección discreta y un bajo consumo de energía.
• Operación Versátil (Normalmente Abierto y Cerrado en Flujo): Ofrece flexibilidad en el diseño del circuito de control, ya que su estado de contacto cambia al detectar flujo.
• Montaje Vertical y Flujo Ascendente: Optimizado para una instalación vertical, con el flujo ascendente, lo que minimiza la posibilidad de acumulación de sedimentos y asegura un rendimiento consistente.
• Mínima Caída de Presión: Diseñado para introducir una perturbación mínima en el flujo del medio, preservando la eficiencia del sistema hidráulico o neumático.
• Adecuado para Agua y Aire: Versatilidad para monitorizar el flujo de líquidos como agua (potable, caliente y fría) y también de gases como el aire.
• Construcción en Noryl de Alta Calidad: El uso de Noryl (óxido de polifenileno) en la carcasa y el obturador proporciona una excelente resistencia a la corrosión, a productos químicos comunes (ácidos inorgánicos débiles, bases, alcoholes, aceites) y a impactos.

Características Eléctricas

• Máxima Tensión de Conmutación: 250 VAC (Corriente Alterna) / No especificado para VDC, lo que lo hace compatible con sistemas de control basados en CA.
• Máxima Corriente de Conmutación: 3 Amperios.
• Máxima Potencia de Conmutación: Generalmente asociada a la potencia máxima que el contacto del reed switch puede manejar de forma segura, a menudo en el rango de 40 Watts.
• Tipo de Contacto: SPST (Single Pole, Single Throw) - Forma A (Normalmente Abierto).
• Modo de Operación: Normalmente Abierto (N/O), se cierra con el flujo. Es decir, sin flujo el contacto está abierto, y al haber flujo se cierra.
• Material del Contacto: Triac, lo que indica capacidad para conmutar cargas de CA de manera eficiente y con baja disipación de calor.
• Tipo de Cable: Cable de PVC con aislamiento doble, típicamente de 0.5MM² BS6500.
• Longitud del Cable: 1.0 metro, con terminales pelados para una conexión directa.
• Colores del Cable: Blanco exterior, azul/marrón interior.

Características Mecánicas

• Conexión a Proceso: Rosca de 3/4" BSP (British Standard Pipe), disponible en versiones macho y hembra para una fácil integración en tuberías estándar.
• Tipo de Montaje: En línea, con montaje vertical y dirección de flujo ascendente (+/- 15 grados de desviación permitida).
• Presión Máxima de Operación: 10 bar (a 20°C).
• Tasa de Flujo de Activación (Switch On Flow Rate): 1.0 Litros/minuto (+/- 0.5 L/min).
• Resistencia a Choques: 50g durante 11 milisegundos.
• Resistencia a Vibraciones: 35g hasta 500 Hz.
• Grado de Protección IP: IP65, asegurando protección contra el polvo y chorros de agua a baja presión desde cualquier dirección.

Materiales de Construcción

• Material de la Carcasa: Noryl (Polyphenylene Oxide - PPO), un termoplástico de ingeniería conocido por su excelente estabilidad dimensional, resistencia a la hidrólisis, buena resistencia química y capacidad para operar en un amplio rango de temperaturas. Cumple con la clasificación de inflamabilidad UL 94-HB.
• Material del Obturador (Shuttle): Noryl, asegurando compatibilidad química y durabilidad mecánica con el cuerpo del sensor.
• Material del Contacto: Triac, específicamente seleccionado para una conmutación fiable y eficiente de cargas eléctricas.
• Componente de Sellado: Arandela, para asegurar una conexión estanca.

Dimensiones y Peso

• Dimensiones Generales (L x W x H): Aproximadamente 101.5 mm x 37 mm x 40 mm.
• Diámetro del Puerto de Conexión: 3/4" BSP (diámetro nominal).
• Longitud del Cable: 1.0 metro.
• Peso: El peso es mínimo debido a la construcción en polímero de alto rendimiento, facilitando su manipulación e instalación.

El sensor interruptor de flujo vertical FS-01 STANDARD de TE Connectivity es más que un simple componente; es una pieza clave en la estrategia de todo ingeniero electrónico que busca la máxima fiabilidad y eficiencia en entornos industriales críticos. Diseñado y fabricado bajo los estándares más exigentes, este sensor encarna la calidad que define a los sistemas de producción, la maquinaria avanzada y la electrónica industrial de alta calidad.

Aplicaciones y Casos de Uso que Definen el Rendimiento

La versatilidad del FS-01 STANDARD lo convierte en un activo invaluable en una multitud de escenarios. En la fabricación de semiconductores, donde la pureza y el flujo constante de líquidos de enfriamiento y gases de proceso son esenciales, el FS-01 asegura que cualquier desviación sea detectada instantáneamente, previniendo fallos costosos y minimizando el tiempo de inactividad. Pensemos en un sistema de purificación de agua para la producción de microchips; un flujo inadecuado podría arruinar un lote completo. Aquí, la detección precisa y a tiempo del FS-01 es indispensable.

En sistemas de climatización y refrigeración industrial, el monitoreo del flujo de agua o refrigerante es crucial para la eficiencia energética y la prevención de daños por congelación o sobrecalentamiento. Desde grandes instalaciones de almacenamiento en frío hasta centros de datos con complejos sistemas de refrigeración líquida, el FS-01 garantiza que las bombas operen correctamente y que el flujo necesario para la disipación de calor se mantenga constante. Esto no solo optimiza el rendimiento, sino que también extiende la vida útil de equipos vitales.

Además, en la maquinaria de procesamiento de alimentos y bebidas, donde la limpieza y la consistencia son primordiales, el FS-01 puede supervisar el flujo de agentes de limpieza o soluciones de llenado, asegurando que los procesos se ejecuten según lo previsto. Esto contribuye directamente a la seguridad alimentaria y la calidad del producto final.

Ventajas Competitivas: Más Allá de la Detección

La superioridad del FS-01 STANDARD reside en varias de sus características distintivas. Su diseño con montaje vertical y flujo ascendente minimiza la acumulación de partículas y burbujas de aire, un problema común en sensores de flujo horizontales que puede llevar a lecturas erróneas y falsas alarmas. Esta característica ingenieril se traduce en una fiabilidad excepcional y una reducción significativa en el mantenimiento predictivo, liberando recursos valiosos.

El uso de Noryl en su construcción no es una coincidencia; este material termoplástico de ingeniería ofrece una resistencia química superior a una amplia gama de líquidos y gases, así como una excelente estabilidad dimensional y resistencia a la hidrólisis. Esto significa que el sensor puede operar en entornos agresivos sin degradarse, superando con creces la durabilidad de sensores fabricados con materiales de menor calidad. Esta robustez inherente se traduce en una larga vida útil del producto, una inversión que se amortiza rápidamente.

Compatibilidad y Seguridad: Integración Sin Esfuerzo

Pensado para la integración en sistemas complejos, el FS-01 STANDARD ofrece una compatibilidad eléctrica y mecánica excepcional. Su contacto normalmente abierto (N/O) que se cierra con el flujo proporciona una señal clara y directa para cualquier PLC, microcontrolador o relé en su sistema de control. La capacidad de conmutar hasta 250 VAC y 3 Amperios lo hace apto para activar directamente relés o contactores de bajo consumo, simplificando el diseño de los circuitos de interfaz.

La conexión roscada de 3/4" BSP es un estándar industrial que facilita una instalación rápida y segura en cualquier sistema de tuberías existente, reduciendo el tiempo de montaje y la necesidad de adaptadores especiales.

En cuanto a la seguridad, el FS-01 STANDARD cuenta con un grado de protección IP65, lo que significa que está completamente protegido contra el polvo y es resistente a chorros de agua a baja presión. Esta característica es vital en entornos industriales donde la humedad, el polvo y las salpicaduras son comunes. Además, el aislamiento doble de su cable de PVC ofrece una capa adicional de seguridad eléctrica, minimizando el riesgo de cortocircuitos y fallos. La selección de un contacto tipo Triac para la conmutación de cargas de CA añade un nivel de fiabilidad y durabilidad al manejar cargas inductivas o capacitivas, un aspecto fundamental para los ingenieros que priorizan la estabilidad operativa de sus sistemas.

El FS-01 STANDARD es una clara manifestación del compromiso de TE Connectivity con la excelencia, ofreciendo a los ingenieros electrónicos una herramienta confiable y duradera para optimizar el rendimiento y la seguridad en sus aplicaciones industriales más críticas.
