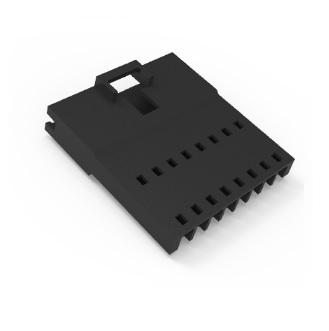

Carcasa Adaptador de Cable Plano a Discreto Nicomatic 1SM-05
La Carcasa Adaptador de Cable Plano a Discreto Nicomatic 1SM-05 es un componente de alta calidad diseñado para ingenieros electrónicos que trabajan en el sector de fabricación industrial, maquinaria industrial y electrónica industrial. Fabricado bajo rigurosos estándares, este adaptador ofrece una solución confiable y eficiente para conectar cables planos a componentes discretos.
A continuación, detallo las características principales, eléctricas, mecánicas y materiales de este producto:
- Características Principales:
- Conexión Versátil: La carcasa 1SM-05 permite la conexión entre cables planos y componentes discretos.
- Diseño Compacto: Su diseño compacto facilita la integración en sistemas electrónicos.
- Guía Integrada: Cuenta con un pasador de guía integrado para apilar múltiples adaptadores.
- Disponibilidad: Se ofrece en cinco configuraciones estándar con 5 vías distribuidas en 2 filas (06, 10, 20, 34 o 50 contactos).
- Características Eléctricas:
- Resistencia de Contacto: Menos de 10 mΩ.
- Corriente Nominal: Hasta 4.8 A @ 25°C (20 pines PCB a cable) y hasta 2.5 A @ 25°C (20 pines PCB a PCB).
- Voltaje de Prueba: 600 V RMS al nivel del mar.
- Características Mecánicas:
- Ciclos de Conexión: Hasta 1000 ciclos.
- Resistencia a la Vibración: 15G.
- Resistencia al Choque: 100G.
- Material de la Carcasa: LCP (Polímero de Cristal Líquido).
- Material de los Contactos Macho: Aleación de Cobre con recubrimiento de Oro (Au).
- Material de los Contactos Hembra: Aleación de Cobre-Zinc con recubrimiento de Oro (Au).
- Material del Hardware: Acero Inoxidable 316L.
- Dimensiones:
- Espaciado entre Pines: 2.54 mm (0.1 pulgadas).
- Número de Vías: 5.
En resumen, la Carcasa Adaptador de Cable Plano a Discreto Nicomatic 1SM-05 es una solución confiable y eficiente para conectar cables planos en aplicaciones industriales exigentes. Su diseño compacto, guía integrada y alta calidad la convierten en una opción ideal para ingenieros electrónicos que buscan lo mejor en el mercado.
La Carcasa Adaptador de Cable Plano a Discreto Nicomatic 1SM-05 es una solución versátil y confiable para conectar cables planos a componentes discretos en diversas aplicaciones industriales. Algunos de los casos de uso más comunes incluyen:
- Automatización Industrial: En sistemas de control, sensores y actuadores, donde se requiere una conexión segura y compacta.
- Equipos Médicos: Para interconectar módulos electrónicos en dispositivos médicos de alta precisión.
- Aeroespacial y Defensa: En aviónica, sistemas de comunicación y equipos de navegación.
- Robótica y Automatización de Procesos: Para conectar sensores y actuadores en brazos robóticos y líneas de producción automatizadas.
Ventajas Competitivas:
- Calidad Inigualable: Fabricado bajo los estándares más exigentes, el 1SM-05 ofrece una calidad superior y una vida útil prolongada.
- Diseño Compacto: Su diseño compacto permite una integración sin problemas en espacios reducidos.
- Guía Integrada: El pasador de guía facilita la alineación y el apilamiento de múltiples adaptadores.
- Amplia Disponibilidad: Se ofrece en cinco configuraciones estándar con 5 vías distribuidas en 2 filas.
- Compatibilidad: El 1SM-05 se adapta a cables planos y componentes discretos de diversos tamaños y especificaciones.
- Seguridad: Cumple con las normativas de seguridad eléctrica y ambiental.
