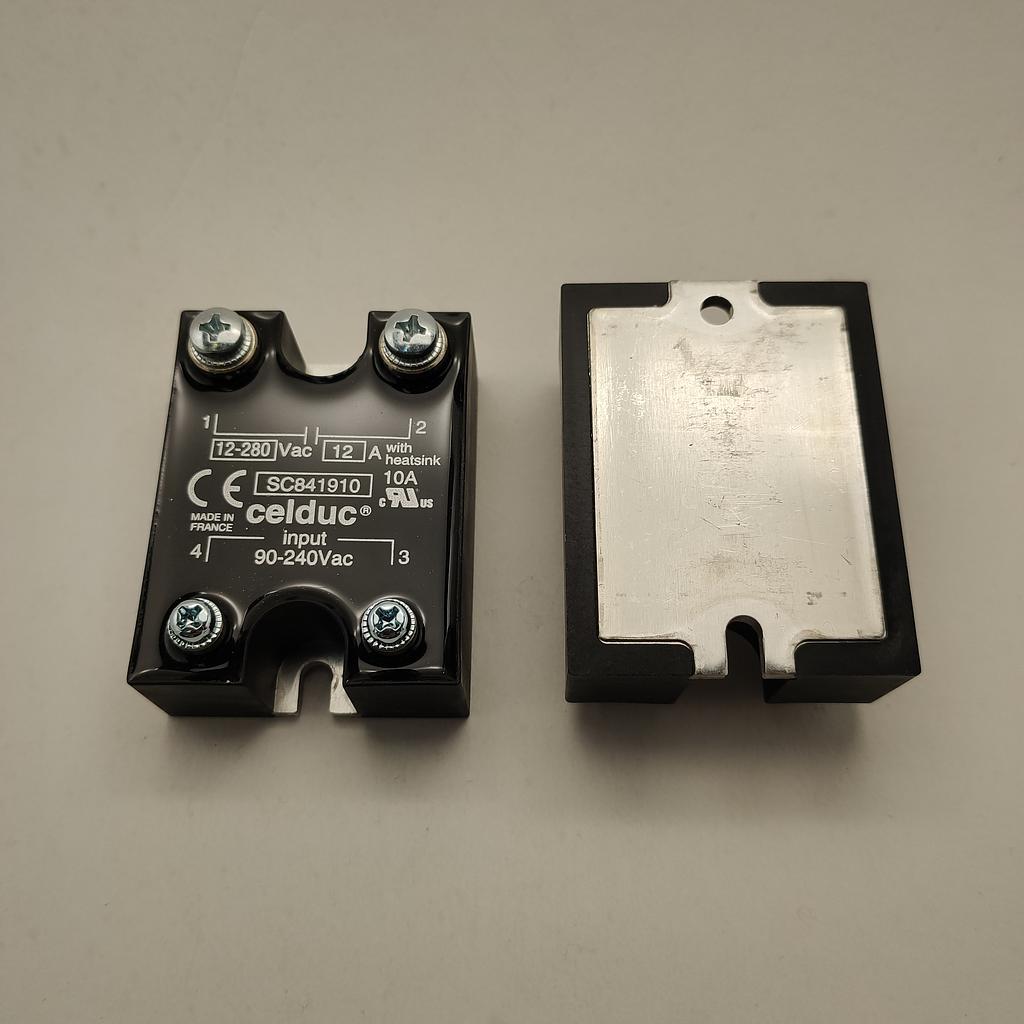

Descripción Técnica del Relé de Estado Sólido SC841910

Características Principales:

• Tipo de Relé: Relé de estado sólido monofásico de potencia.

• Tecnología: Híbrida CMS (sincronización al cero de tensión o apertura al cero de corriente en cargas resistivas).

• Capacidad de Carga: Diseñado para todo tipo de cargas.

• Salida AC Sincrónica: 12-280VAC a 12A.

• Protección Opcional: Posibilidad de añadir protección IP20 mediante el capot 1K4600001.

• Peso: 90 gramos.

Características Eléctricas:

• Tensión de Control (Uc): 90-240VAC.

• Corriente de Control (Ic): 3-8 mA.

• Tensión de Relajación (Uc off): 15V.

• Resistencia Interna de Entrada (Rc): Hasta 30 KΩ.

Características de Salida:

• Tensión de Carga (Ue): 230VAC (rms).

• Rango de Tensión de Funcionamiento (Uemin-max): 12-280VAC (rms).

• Tensión Pico (Up): 600V.

• Nivel de Sincronización (Usync): 12V.

• Tensión de Amortiguación (Ua) para Latching: 8V.

• Corriente Nominal AC-51: 12A (rms).

• Corriente Nominal AC-53: 2.5A (rms) .

• Corriente de Sobrecarga No Repetitiva (Itsm): 120A (tp=10ms) 1.

• Caída de Tensión Directa en Estado Conducido (Vd): 1.3V (@ Ie nominal).

• Corriente de Fuga en Estado Bloqueado (Ilk): Menos de 3 mA (@ Ue, 50Hz).

• Corriente de Carga Mínima: 5 mA.

• Tiempo de Encendido (ton): Máximo 30 ms.

• Tiempo de Apagado (toff): Máximo 30 ms.

• Rango de Frecuencia de Operación: 0.1-440 Hz.

• dv/dt en Estado Bloqueado: 500 V/μs.

• Máximo di/dt No Repetitivo: 50 A/μs.

• Nivel de Inmunidad Conducida EMC (IEC 1000-4-4): 2 kV (criterio A).

• Nivel de Inmunidad a Choques EMC (IEC 1000-4-5): 2 kV con VDR externo.

Este relé es ideal para aplicaciones como hornos, extrusoras, prensas, sistemas de calefacción, control de motores, electroválvulas, frenos y domótica. Su tecnología avanzada y alta calidad lo convierten en una excelente elección para proyectos industriales exigentes.

Aplicaciones y Casos de Uso:

• Control de Calefacción y Hornos


El SC841910 es ideal para sistemas de calefacción, hornos industriales y equipos de tratamiento térmico. Su conmutación sin cruce por cero garantiza una operación precisa y eficiente.

• Iluminación Inteligente


En aplicaciones de iluminación, como control de lámparas incandescentes, bombillas infrarrojas o LEDs, el SC841910 ofrece una solución confiable y duradera.

• Automatización Industrial


Desde el control de motores hasta la activación de electroválvulas y electromagnetos, este relé proporciona una interfaz segura y estable para sistemas automatizados.

• Electrónica de Potencia


El SC841910 es compatible con cargas capacitivas y resistivas, lo que lo convierte en una excelente opción para aplicaciones de electrónica de potencia.

Ventajas Competitivas:

• Calidad Superior: Fabricado bajo rigurosos estándares, el SC841910 garantiza una larga vida útil y un rendimiento excepcional.

• Conmutación Sin Cruce por Cero: Evita picos de corriente y mejora la eficiencia energética.

• Amplio Rango de Tensión de Control: Funciona con voltajes de 90-240VAC.

• Salida Potente: Capaz de manejar cargas de hasta 12A a 230VAC.

• Diseño Compacto: Su formato “Hockey Puck” facilita la integración en paneles y equipos.

Compatibilidad y Seguridad:

• Compatibilidad Electromagnética (EMC): Cumple con las normativas CE, EAC, UKCA, UL (cURus) y VDE1.

• Temperatura de Operación: Funciona en un rango de -40°C a 100°C.

• Protección de Salida: Incorpora protección tipo RC para una mayor seguridad.

En resumen, el SC841910 es la elección perfecta para ingenieros electrónicos que buscan fiabilidad, precisión y durabilidad en sus proyectos industriales.
