Descripción Técnica del Producto 13595-12

Características Principales:

• Tipo de Conector: Pin cuadrado masculino

• Acabado de Contacto: Estañado

• Diseño Patentado: El sistema CRIMPFLEXTM patentado por Nicomatic se utiliza para conectar cables planos y circuitos flexibles.

• Aplicaciones Comunes: Membranas, paneles táctiles, sensores, textiles inteligentes, iluminación, dispositivos médicos y productos electrónicos de consumo.

Características Eléctricas:

• Resistencia de Contacto: Máximo 5 mΩ

• Fuerza Mecánica: Mínimo 50 N en dirección paralela a las pistas

• Rango de Temperatura: Desde -55°C hasta +150°C

• Pitch Disponible: 1,27 mm y 2,54 mm

• Contactos Femeninos: Disponibles en versiones selectivas de oro (-32, -352, -372) o estañado (Ni 2μ + Sn 5μ).

Materiales:

• Contactos: Bronce fosforoso

• Soportes Compatibles: Poliéster, FR4, poliamida, PTFE, etc.

Introducción

Los ingenieros electrónicos que trabajan en el sector de fabricación industrial, maquinaria industrial y electrónica de alta calidad necesitan soluciones de conectividad confiables y eficientes. En este contexto, el producto 13595-12 de Nicomatic se destaca como una opción excepcional. Fabricado bajo los estándares más exigentes, este conector ofrece la más alta calidad del mercado.

¿Qué es el 13595-12?

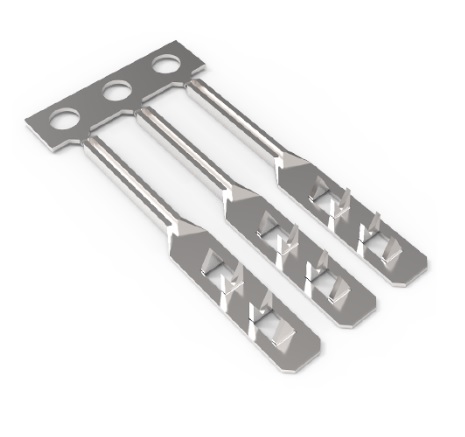

El 13595-12 es un pin cuadrado masculino estañado diseñado específicamente para aplicaciones que requieren una conexión segura y duradera. Su tecnología patentada, denominada CRIMPFLEXTM, garantiza un rendimiento superior en diversas aplicaciones.

Ventajas Competitivas:

• Conexión Robusta: Los contactos CRIMPFLEXTM aseguran una excelente retención mecánica y un contacto eléctrico confiable al perforar el conductor en seis puntos. Esto supera a las conexiones tipo ZIF/LIF y otras tecnologías similares.

• Amplio Rango de Temperatura: El 13595-12 puede operar en condiciones extremas, desde -55°C hasta +150°C.

• Compatibilidad Versátil: Puede crimparse en diversos soportes, como poliéster, FR4, poliamida y PTFE.

• Miniaturización: La versión de 1,27 mm permite una integración precisa con encabezados de pines de dimensiones reducidas.

Aplicaciones Comunes:

Los ingenieros pueden aprovechar el 13595-12 en una variedad de aplicaciones:

• Membranas y Paneles Táctiles: Para interfaces de usuario sensibles y confiables.

• Sensores y Dispositivos Médicos: Donde la precisión y la seguridad son cruciales.

• Textiles Inteligentes: Para la integración de electrónica en prendas y accesorios.

• Iluminación y Electrónica de Consumo: En productos de alta calidad.

• Automoción y Maquinaria Industrial: Donde la robustez es esencial.

Testimonios y Resultados:

Ingenieros que han utilizado el 13595-12 destacan su facilidad de instalación, confiabilidad y durabilidad. En pruebas rigurosas, este conector ha demostrado su capacidad para resistir condiciones extremas y mantener una conexión estable a lo largo del tiempo.
