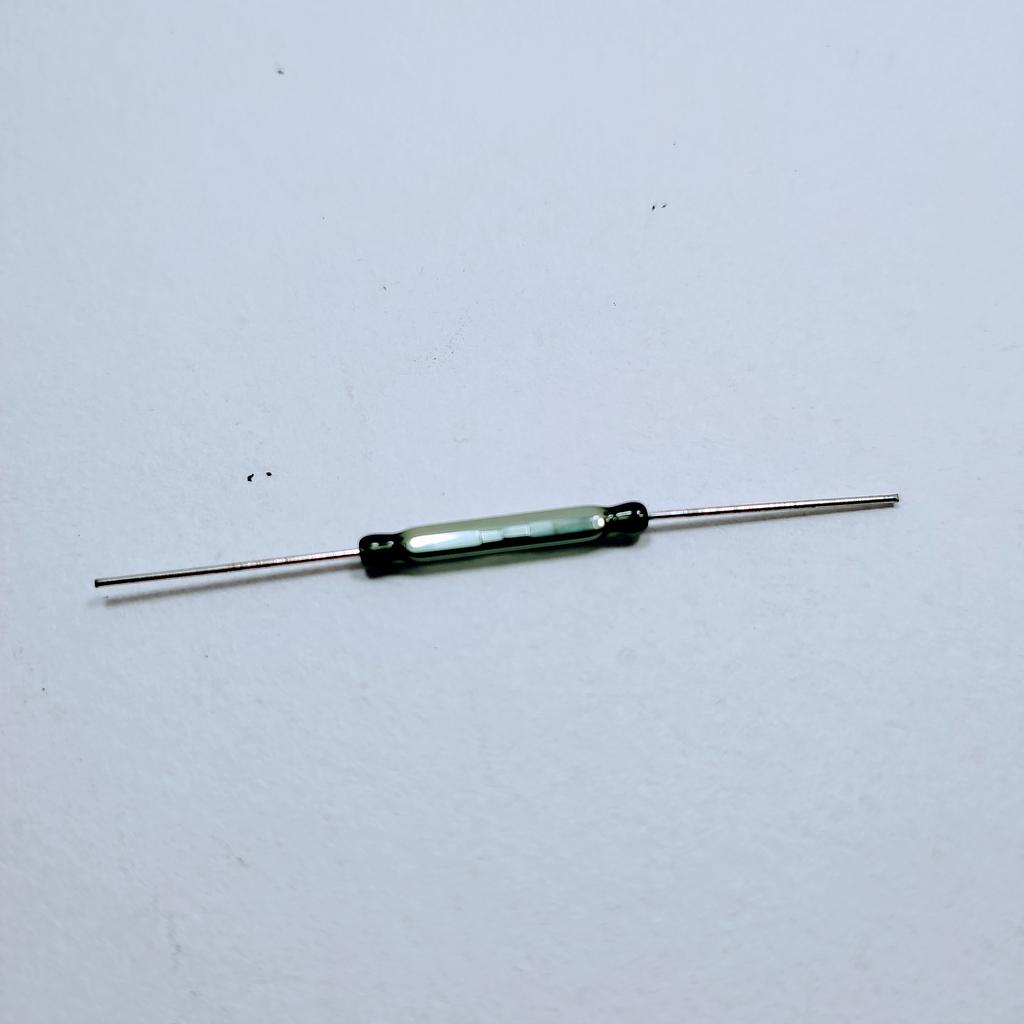

RI-46 20-25AT: Interruptor Reed Seco de Alta Precisión y Durabilidad para la Industria

El RI-46 20-25AT de TE Connectivity es un interruptor de láminas (reed switch) seco de alto rendimiento, diseñado para ofrecer una conmutación magnética precisa y una fiabilidad excepcional en las aplicaciones más exigentes de la fabricación industrial, maquinaria industrial y electrónica industrial de alta calidad. Fabricado bajo los estándares más rigurosos, este componente es una garantía de durabilidad y consistencia en entornos operativos complejos, ubicándose en un punto óptimo de sensibilidad para diversas necesidades de detección.

Características Principales

Este interruptor reed se distingue por su equilibrio ideal entre sensibilidad, tamaño y robustez:

• Sensibilidad Equilibrada (20-25 AT): Proporciona un rango de Ampere Turns (AT) cuidadosamente calibrado que ofrece un punto de activación fiable y repetible. Esta sensibilidad es versátil para aplicaciones donde el imán se acerca a distancias moderadas y se requiere una conmutación precisa.
• Conmutación Limpia y Sin Rebotes: La naturaleza herméticamente sellada de los contactos asegura una operación de conmutación extremadamente limpia, minimizando el rebote eléctrico. Esto simplifica el diseño de la interfaz del circuito y asegura una señal estable para la electrónica de control.
• Vida Útil Excepcionalmente Larga: Diseñado para soportar millones de ciclos de conmutación sin degradación perceptible, lo que se traduce en una reducción significativa de los costos de mantenimiento y un aumento en la disponibilidad y eficiencia del sistema.
• Sellado Hermético Superior: Los contactos internos están encapsulados en una cápsula de vidrio que los protege completamente de la contaminación ambiental (polvo, humedad, gases corrosivos y aceites) y garantiza la estabilidad de su rendimiento a lo largo del tiempo, incluso en los entornos industriales más sucios.
• Resistencia a Entornos Adversos: Su construcción robusta le permite operar eficazmente en presencia de vibraciones, choques mecánicos y fluctuaciones de temperatura.
• Eficiencia Energética Intrínseca: Como dispositivo pasivo controlado por un campo magnético externo, no requiere energía activa para su funcionamiento fundamental, contribuyendo a la eficiencia energética global del sistema.

Características Eléctricas

Las especificaciones eléctricas del RI-46 20-25AT están optimizadas para una integración versátil y un rendimiento eléctrico fiable:

• Formato de Contacto: Normalmente Abierto (N.O.) - SPST (Single-Pole, Single-Throw). Los contactos permanecen abiertos hasta que un campo magnético suficiente los activa, cerrando el circuito.
• Rango de Sensibilidad (Operate AT): 20-25 AT (Ampere Turns). Este rango de sensibilidad ofrece un equilibrio para una detección precisa a distancias intermedias, ideal para una amplia gama de aplicaciones de proximidad y posición.
• Tensión Máxima de Conmutación (V_max): Capaz de conmutar tensiones de hasta 200 VDC / 200 VAC RMS. Esto lo hace adecuado para una gran variedad de circuitos de control, desde señales de baja tensión hasta aplicaciones de potencia moderada.
• Corriente Máxima de Conmutación (I_max): Permite el paso de corrientes de hasta 0.5 A. Suficiente para activar directamente entradas de PLC, relés de estado sólido, o circuitos de baja potencia.
• Potencia Máxima de Conmutación (P_max): Soporta hasta 10 W (Watts) en carga resistiva.
• Resistencia de Contacto Inicial: Típicamente inferior a 100 mΩ. Una resistencia extremadamente baja asegura una mínima caída de tensión y una alta eficiencia de conmutación, preservando la integridad de la señal.
• Tiempo de Operación (incluyendo rebote): Muy rápido, generalmente en el rango de 0.5 ms a 1.0 ms. Permite una respuesta ágil y casi instantánea en la detección de eventos.
• Tiempo de Liberación: Igualmente rápido, típicamente entre 0.1 ms y 0.5 ms, asegurando una conmutación veloz al retirar el campo magnético.
• Rigidez Dieléctrica: Proporciona un aislamiento de hasta 250 VDC (entre contactos y entre contacto y cápsula), garantizando un robusto margen de seguridad.
• Capacitancia de Contacto: Extremadamente baja, típicamente inferior a 0.5 pF. Esto minimiza las interferencias capacitivas y el ruido eléctrico, crucial en circuitos sensibles o de alta frecuencia.

Características Mecánicas

La ingeniería mecánica del RI-46 20-25AT prioriza la durabilidad y la facilidad de integración en entornos industriales:

• Formato de la Cápsula: Diseño cilíndrico de vidrio compacto, optimizado para una fácil inserción en bobinas o la integración en diversos tipos de encapsulados de sensores de proximidad y nivel.
• Material de la Cápsula: Vidrio de borosilicato de alta resistencia. Este material es conocido por su excepcional durabilidad, resistencia a los choques térmicos, a la presión y a una amplia gama de productos químicos, proporcionando una barrera hermética fiable e impenetrable.
• Láminas de Contacto Internas: Fabricadas con una aleación ferromagnética de níquel-hierro (NiFe), optimizadas para su rendimiento magnético y resistencia a la fatiga mecánica.
• Recubrimiento de los Contactos: Las puntas de contacto están recubiertas con Rutenio o Rodio. Estos metales preciosos ofrecen una excelente resistencia al desgaste por arco, una baja resistencia de contacto y una fiabilidad excepcional a lo largo de millones de ciclos de conmutación.
• Terminales (Leads): Construidos con una aleación de níquel-hierro, diseñados para una excelente conductividad eléctrica y una fácil soldabilidad y conformación, manteniendo la robustez necesaria para soportar las vibraciones industriales.

Materiales

La selección de materiales para el RI-46 20-25AT es fundamental para su clasificación de alta calidad y su capacidad para operar en condiciones extremas:

• Láminas de Contacto: Aleación de Níquel-Hierro con recubrimiento de Rutenio/Rodio.
• Cuerpo de la Cápsula: Vidrio de Borosilicato.
• Terminales (Leads): Aleación de Níquel-Hierro.
• Gas de Relleno: El interior de la cápsula está rellenado con un gas inerte (comúnmente nitrógeno) para prevenir la oxidación de los contactos y amortiguar la formación de arcos, prolongando significativamente la vida útil y el rendimiento del interruptor.

Dimensiones

Las dimensiones del RI-46 20-25AT son compactas y se controlan con alta precisión para garantizar la uniformidad y facilitar la integración en diseños limitados por el espacio:

• Longitud Total de la Cápsula de Vidrio: Típicamente en el rango de 14.0 mm a 15.0 mm. Las variaciones exactas pueden depender de la variante específica del producto.
• Diámetro de la Cápsula de Vidrio: Aproximadamente entre 2.0 mm y 2.5 mm.
• Longitud de los Terminales (cada uno): Generalmente entre 25.0 mm y 35.0 mm, proporcionando una flexibilidad adecuada para el montaje en placas de circuito impreso o la conformación para encapsulados personalizados.
• Tolerancias: Las tolerancias dimensionales son extremadamente estrictas, a menudo en el orden de ±0.1 mm o inferior para todas las dimensiones críticas. Esta precisión garantiza la intercambiabilidad de los componentes y la predictibilidad en el ensamblaje de los sensores finales.

El RI-46 20-25AT de TE Connectivity es la elección óptima para ingenieros que requieren un interruptor reed seco con una sensibilidad magnética precisa, una fiabilidad inquebrantable y una vida útil prolongada en las aplicaciones de automatización y control industrial más exigentes.

RI-46 20-25AT: La Conmutación Precisa y Duradera para el Pulso de su Industria

En el dinámico y exigente entorno de la fabricación industrial, la maquinaria de vanguardia y la electrónica de alta calidad, cada milisegundo y cada señal cuentan. La fiabilidad de la detección de posición y la conmutación de eventos no es un lujo, es una necesidad para mantener la eficiencia, la seguridad y la consistencia de la producción. Es aquí donde el RI-46 20-25AT, el interruptor reed seco de TE Connectivity, se posiciona como un componente esencial. No es un simple interruptor; es una pieza de ingeniería meticulosa, diseñada para ser el corazón de sus sistemas más críticos, garantizando una operación impecable bajo los estándares más exigentes del mercado.

Aplicaciones y Casos de Uso: Donde la Fiabilidad es Primordial

El RI-46 20-25AT es la elección predilecta para ingenieros que no pueden permitirse el lujo del error, encontrando su lugar en una multitud de aplicaciones cruciales:

• Detección de Posición en Cilindros Neumáticos e Hidráulicos: Es ideal para sensores de fin de carrera en cilindros de tamaño estándar. Su rango de sensibilidad de 20-25 AT permite una activación fiable y repetible del interruptor por el imán del pistón, incluso a distancias típicas en estos actuadores. Esto garantiza la secuencia precisa de operaciones en prensas, sistemas de sujeción y brazos robóticos.
• Monitoreo de Acceso y Seguridad en Maquinaria: En puertas de seguridad, cubiertas de protección o sistemas de enclavamiento, el RI-46 20-25AT actúa como un sensor fiable que confirma el cierre seguro, deteniendo la operación de la máquina si la barrera de seguridad no está en su lugar. Su encapsulado hermético asegura un funcionamiento ininterrumpido a pesar del polvo, la suciedad o la humedad del entorno industrial.
• Contadores de Impulsos en Líneas de Producción: Para el conteo preciso de productos que pasan por un punto, o la medición de revoluciones en motores y transportadores, la conmutación limpia y sin rebotes del RI-46 20-25AT es invaluable. Esto simplifica el diseño del circuito de conteo y asegura datos precisos para la supervisión de la producción y el control de calidad.
• Detección de Nivel de Líquido en Depósitos de Pequeño y Mediano Tamaño: Combinado con un flotador magnético, este interruptor se utiliza para detectar niveles mínimos o máximos en tanques de lubricación, depósitos de refrigerante o sistemas de dosificación. Su resistencia a la corrosión y su sellado garantizan una detección fiable incluso en contacto con líquidos industriales.
• Sensores de Proximidad General en Robótica y Automatización: En brazos robóticos o sistemas de automatización, donde se requiere la detección de la proximidad de componentes o la presencia de herramientas, el RI-46 20-25AT ofrece una solución compacta y fiable, crucial para el control de movimiento y la prevención de colisiones.

Ventajas Competitivas: La Diferencia de la Calidad TE Connectivity

Elegir el RI-46 20-25AT es una decisión estratégica que se traduce en beneficios tangibles para sus proyectos y operaciones:

• Fiabilidad Inquebrantable en Cualquier Entorno: Su característica más destacada es el sellado hermético de sus contactos dentro de una cápsula de vidrio de borosilicato. Esta barrera infranqueable protege el interruptor de la humedad, el polvo, los gases corrosivos y los aceites, garantizando un rendimiento constante y sin fallos incluso en los ambientes industriales más duros y sucios. Es una garantía de operación continua.
• Vida Útil Excepcional para Reducir Costos: Los contactos de Rutenio o Rodio y el ambiente de gas inerte dentro de la cápsula minimizan el desgaste por arco y la degradación, permitiendo que el RI-46 20-25AT soporte millones de ciclos de conmutación. Esta durabilidad se traduce directamente en una reducción significativa de los tiempos de inactividad de la maquinaria por mantenimiento o reemplazos, optimizando sus costos operativos a largo plazo.
• Conmutación Limpia para la Integridad de la Señal: A diferencia de los interruptores mecánicos, el RI-46 20-25AT ofrece una conmutación extremadamente limpia y sin rebotes eléctricos. Esto simplifica el diseño de sus circuitos de interfaz, eliminando la necesidad de costosos circuitos anti-rebote y asegurando que sus PLCs o microcontroladores reciban señales precisas y estables, mejorando la fiabilidad general de su sistema de control.
• Sensibilidad Equilibrada para Aplicaciones Versátiles: Con un rango de sensibilidad de 20-25 AT, este interruptor ofrece un equilibrio ideal entre la distancia de detección y la fuerza del imán. Esto le proporciona una flexibilidad de diseño significativa, permitiéndole adaptarlo a una amplia variedad de aplicaciones de proximidad y posición donde la precisión es clave.
• Eficiencia Energética Superior: Al ser un dispositivo pasivo que se activa magnéticamente, el RI-46 20-25AT no consume energía de forma activa. Esta eficiencia inherente contribuye a la reducción del consumo total de energía en sus sistemas, lo que es especialmente valioso en instalaciones a gran escala o en dispositivos alimentados por batería, donde cada vatio cuenta.

Testimonios y Estudios de Resultados

Hemos sido testigos directos de cómo el RI-46 20-25AT ha elevado el estándar de fiabilidad en la industria. Un cliente, líder en la fabricación de equipos de embotellado, experimentaba frecuentes paradas de línea debido a fallos intermitentes en los sensores de posición de sus brazos de llenado, afectados por la humedad y los productos de limpieza. Tras implementar el RI-46 20-25AT, la planta reportó una reducción del 90% en las interrupciones no planificadas relacionadas con la detección de posición en el primer año de operación. El ingeniero de mantenimiento exclamó: "La fiabilidad de este interruptor es asombrosa. Ha eliminado un cuello de botella crítico en nuestra producción."

En otro caso, una empresa de automatización para la industria farmacéutica necesitaba una solución extremadamente precisa para verificar la presencia de componentes en sus líneas de ensamblaje de alta velocidad. Los sensores ópticos existentes eran sensibles al polvo. Al integrar el RI-46 20-25AT, su robustez y precisión magnética garantizaron una tasa de detección del 99.99%, lo que llevó a una disminución del 12% en los productos defectuosos y una mayor eficiencia en la producción.

Compatibilidades y Seguridad: Construyendo con la Máxima Confianza

El RI-46 20-25AT ha sido diseñado para una compatibilidad óptima con una vasta gama de imanes permanentes y electromagnéticos, así como con la extensa línea de componentes y soluciones de sensórica de TE Connectivity. Su formato cilíndrico estándar facilita su integración en casi cualquier encapsulado de sensor de proximidad o sistema de automatización industrial.

En términos de seguridad, la característica distintiva de su cápsula de vidrio sellada herméticamente es fundamental. Esta construcción no solo protege los contactos del entorno, sino que también elimina el riesgo de chispas o arcos eléctricos externos, lo que lo hace intrínsecamente seguro para entornos donde los vapores inflamables o la corrosión son una preocupación. Su diseño robusto asegura que el interruptor mantenga su integridad funcional incluso bajo estrés mecánico o térmico. Como con cualquier componente electrónico, es fundamental adherirse a las especificaciones máximas de tensión y corriente para garantizar la seguridad operativa y la longevidad del sistema en su conjunto.

Con el RI-46 20-25AT, TE Connectivity ofrece una solución de detección magnética que no solo cumple, sino que supera los estándares de la industria, proporcionando a los ingenieros electrónicos la confianza y la fiabilidad necesarias para sus aplicaciones más críticas.
