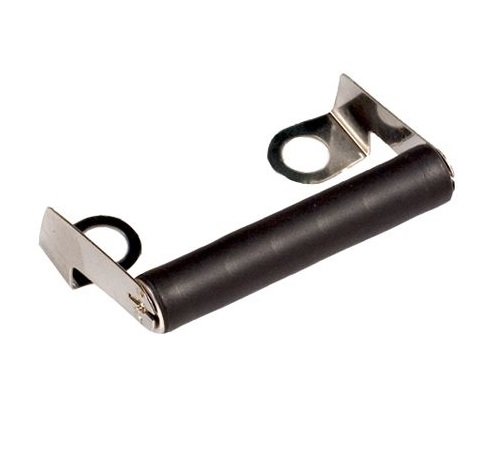

7SR 30K G

https://www.wce-electronics.es/web/image/product.template/715/image_1920?unique=b94bbf3
(0 reseña)

Resistencia de simetría y / o condensadores de descarga de ATE electronics; Potencia: 10W; 30 K ohm; Tolerancia: 2%

0,93 € 0.93 EUR 0,93 €

0,80 €

Not Available For Sale

Esta combinación no existe.

Términos y condiciones

Descripción Técnica del Producto “7SR 30K G”

Características Principales:

  • Tipo de Componente: Resistencia de simetría y/o condensador de descarga

  • Potencia Nominal: 10 W

  • Resistencia: 30,000 ohmios (30K)

  • Tolerancia: 2%

Características Eléctricas:

  • Cumplimiento Normativo: Estas resistencias cumplen o superan los requisitos de las especificaciones MIL-PRF-18546 G.

  • Ohmic Values: Serie E24. Para valores fuera de rango o no estándar, consulta al Departamento Técnico de ATE.

  • Tolerancia: Estándar del 5%. Disponible bajo pedido hasta el 1%.

  • Coeficiente de Temperatura:
    • ±30 ppm (R > 20 Ω)

    • ±50 ppm (1 Ω < R < 20 Ω)

    • ±100 ppm (0.1 Ω < R < 1 Ω)

  • Resistencia Dieléctrica:
    • 1500 Vca para algunos modelos

    • 2500 Vca para otros modelos

  • Resistencia de Aislamiento: Mínimo 1000 MΩ después de la prueba de humedad.

  • Sobrecarga: 5 segundos a 5 veces la potencia nominal.

Características Mecánicas:

  • Material del Núcleo: Cerámica estatita o alúmina rectificada sin centro.

  • Elemento Resistivo: Aleación de cobre-níquel o aleación de níquel-cromo con coeficiente de temperatura específico.

  • Encapsulante: Compuesto termoestable de alta temperatura.

  • Carcasa: Aluminio con acabado anódico duro.

  • Terminales Estándar: Copperweld para algunos modelos, acero inoxidable para otros modelos.

Dimensiones:

  • Longitud: Consulta la hoja de datos para dimensiones específicas.

  • Diámetro: Consulta la hoja de datos para dimensiones específicas.

Aplicaciones y Casos de Uso:
  • Filtrado de Señales: El resistor “7SR 30K G” se utiliza en circuitos de filtrado de señales, donde se requiere una resistencia precisa y estable para eliminar ruido o interferencias.

  • Descarga de Energía: En aplicaciones de descarga de energía, como en sistemas de frenado regenerativo en maquinaria industrial, este resistor disipa la energía acumulada de manera segura.

  • Compensación de Cargas: En sistemas eléctricos complejos, el “7SR 30K G” se emplea para igualar cargas y mantener la estabilidad del sistema.

  • Equipos de Medición: En instrumentación electrónica y equipos de medición, garantiza mediciones precisas y confiables.

Ventajas Competitivas:

  • Precisión y Estabilidad: Cumple con una tolerancia del 2%, lo que garantiza una resistencia constante en diversas condiciones.

  • Cumplimiento Normativo: Fabricado según los estándares más exigentes, como MIL-PRF-18546 G, asegura la calidad y confiabilidad.

  • Disipación Eficiente: Su potencia nominal de 10 W permite manejar cargas de energía sin sobrecalentamiento.

  • Compatibilidad Universal: Puede integrarse en una variedad de sistemas electrónicos sin problemas de incompatibilidad.

Seguridad:

  • Diseño Robusto: La carcasa de aluminio y el recubrimiento de alta calidad protegen contra impactos y condiciones ambientales adversas.

  • Resistencia Estable: El “7SR 30K G” mantiene su valor nominal incluso en entornos hostiles.

  • Seguridad en Descargas: En aplicaciones de descarga de energía, su resistencia controlada garantiza una disipación segura.
