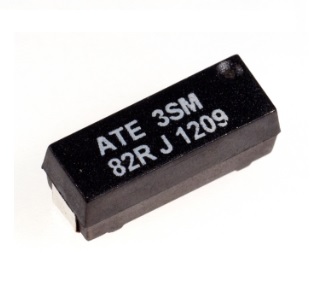

3SM 82R J

https://www.wce-electronics.es/web/image/product.template/714/image_1920?unique=b94bbf3
(0 reseña)

Resistencia bobinada de potencia de montaje en superficie de ATE electronics; Potencia: 3W; Resistencia: 82 ohmios; Tolerancia: 5%

1,55 € 1.55 EUR 1,55 €

1,33 €

Not Available For Sale

Esta combinación no existe.

Términos y condiciones

Este producto es una resistencia bobinada de potencia de montaje en superficie. Aquí están los detalles clave:

Descripción Técnica del Producto

Características Principales:

  • Nombre del Producto: 3SM 82R J

  • Fabricante: ATE ELECTRONICS

  • Potencia: 3 W a 70°C, montada en placa FR4 de 1.6 mm.

  • Resistencia: 82 ohmios.

  • Tolerancia: Estándar 5%, hasta 1% bajo solicitud.

  • Coeficiente de Temperatura (TCR): Valores típicos de ±100 a ±30 ppm desde R10 hasta 10K.

  • Voltaje de Trabajo Continuo Máximo: 200 Vac.

Características Eléctricas:

  • Resistencia: Rango desde R10 hasta 10K (serie E12, otros bajo solicitud).

  • Tolerancia: Estándar 5%, hasta 1% bajo solicitud.

  • TCR: Valores típicos de ±100 a ±30 ppm desde R10 hasta 10K.

  • Voltaje de Trabajo Continuo Máximo: 200 Vac.

  • Resistencia al Sobrecalentamiento: 5 segundos a 5 veces la potencia nominal.

  • Resistencia No Inductiva: Bobinado Ayrton-Perry, máximo 4.7K.

  • Resistencia Dieléctrica: 1000 Vac.

  • Resistencia de Aislamiento: Mínimo 1000 MOhm.

  • Resistencia Térmica: 50 °C/W.

  • Derating: Lineal desde 70°C hasta 220°C.

Características Mecánicas:

  • Peso: 2.5 g.

  • Categoría Climática: 55/220/56.

  • Dimensiones (mm): 15 (largo) x 4 (ancho) x 11.5 (alto).

Esta resistencia 3SM 82R J de ATE ELECTRONICS ofrece un rendimiento excepcional, alta confiabilidad y cumple con los estándares más exigentes en la industria electrónica.

Esta resistencia bobinada de potencia de montaje en superficie es un componente excepcional que cumple con los más altos estándares de calidad en la industria electrónica. A continuación, exploraremos sus aplicaciones, ventajas y compatibilidades:

Aplicaciones y Casos de Uso:

  • Control de Motor: La resistencia 3SM 82R J se utiliza en sistemas de control de motores para ajustar la corriente y proteger los componentes.

  • Fuentes de Alimentación: En fuentes de alimentación conmutadas, esta resistencia garantiza una carga estable y una respuesta rápida a las fluctuaciones de voltaje.

  • Convertidores DC-DC: Contribuye a la regulación precisa de voltajes en convertidores de corriente continua a corriente continua.

  • Electrónica Industrial: Ideal para aplicaciones en maquinaria industrial, sensores, actuadores y sistemas de automatización.

  • Equipos Médicos: Se utiliza en dispositivos médicos de alta calidad debido a su confiabilidad y precisión.

Ventajas Competitivas:

  • Calidad Superior: Fabricada bajo rigurosos estándares, la 3SM 82R J ofrece una confiabilidad excepcional y una vida útil prolongada.

  • Estabilidad Térmica: Su baja resistencia térmica y coeficiente de temperatura garantizan un rendimiento constante en condiciones extremas.

  • Compatibilidad Electrónica: Se integra fácilmente en placas de circuito impreso (PCB) y sistemas electrónicos.

  • Protección Ambiental: El recubrimiento de silicona y el encapsulado termoplástico UL94-V0 brindan protección contra temperaturas extremas y humedad.

Testimonios y Resultados:

  • Ingenieros que han utilizado la 3SM 82R J destacan su estabilidad y precisión en aplicaciones críticas.

  • En pruebas de sobrecarga, la resistencia ha demostrado su capacidad para manejar cargas cinco veces superiores a su potencia nominal sin degradación.

Compatibilidades:

  • Montaje en Superficie: Diseñada para ser soldada directamente en PCBs, facilitando la producción industrial.

  • Otros Componentes Electrónicos: Compatible con transistores, diodos, capacitores y otros elementos en circuitos electrónicos.

Seguridad:

  • Aislamiento Dieléctrico: Soporta hasta 1000 Vac, garantizando la seguridad en aplicaciones de alta tensión.

  • Resistencia al Sobrecalentamiento: Puede operar durante 5 segundos a cinco veces su potencia nominal sin daños.

La resistencia 3SM 82R J de ATE ELECTRONICS es una elección confiable para ingenieros electrónicos que buscan componentes de alta calidad en el sector industrial.
