Descripción Técnica del Producto: DAH 50076

Características Principales

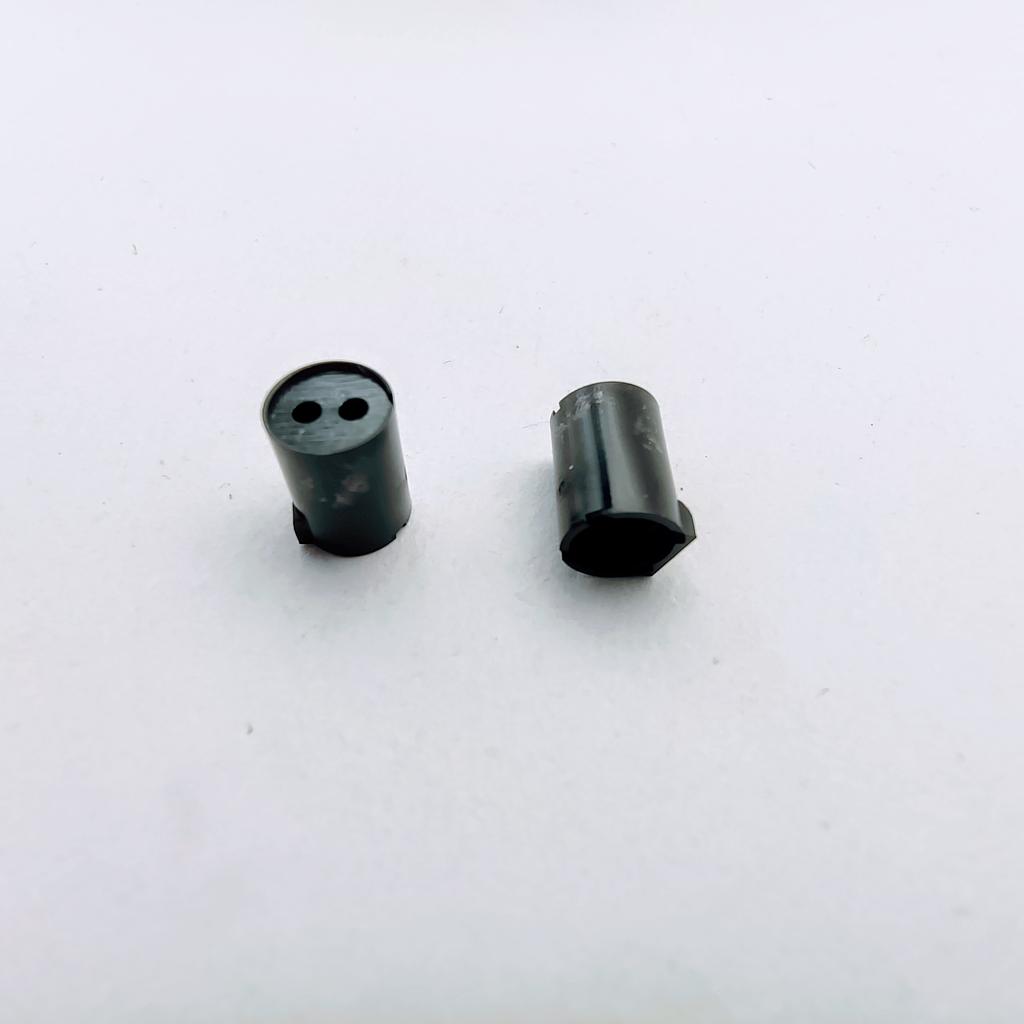

El modelo DAH 50076 de SIGNAL CONSTRUCT es un portalámparas tipo distanciador diseñado específicamente para alojar LEDs de 5 mm, proporcionando una separación precisa de 7,6 mm entre la base del LED y la superficie de montaje. Este componente está optimizado para aplicaciones industriales donde se requiere una alineación exacta, protección mecánica y estabilidad térmica del LED en placas de circuito impreso.

Características Mecánicas

• Tipo de componente: Distanciador para LED de 5 mm sin LED integrado
• Altura del distanciador: 7,6 mm ± 0,2 mm
• Sistema de montaje: Inserción directa en PCB
• Opciones de fijación: Disponible con o sin pasador de fijación para posicionamiento preciso
• Compatibilidad: Apto para LEDs estándar de 5 mm y resistencias tipo 0204 (a partir de 7 mm de altura)
• Diseño del cuerpo: Cilíndrico con alojamiento interno para LED y opcionalmente para resistencia

Características Eléctricas

• Función eléctrica: Componente pasivo, no conductor
• Aislamiento: Total, gracias al material dieléctrico del cuerpo
• Protección del LED: Asegura la correcta orientación y evita cortocircuitos por contacto accidental

Materiales

• Material del cuerpo: Policarbonato (PC) de alta resistencia
• Color estándar: Negro
• Propiedades del material:

  • Alta resistencia mecánica
  • Excelente comportamiento térmico
  • Estabilidad dimensional
  • Resistencia a productos químicos industriales
  • Disponible bajo pedido en versión UL 94-V0 para aplicaciones con requisitos de inflamabilidad

Dimensiones

• Altura total: 7,6 mm
• Diámetro exterior: Adaptado al encapsulado de LED de 5 mm
• Tolerancia dimensional: ± 0,2 mm
• Rango de alturas disponibles en la serie: De 3,5 mm a 25,0 mm

Aplicaciones

El distanciador DAH 50076 es ideal para:

• Ensamblaje de placas electrónicas en entornos industriales
• Sistemas de señalización LED en maquinaria
• Equipos de automatización y control
• Aplicaciones donde se requiere disipación térmica y separación mecánica del LED respecto al PCB
• Proyectos donde se desea integrar resistencias directamente en el cuerpo del distanciador

Ventajas Competitivas

• Precisión dimensional: Garantiza una alineación exacta del LED en el montaje
• Versatilidad: Compatible con resistencias tipo 0204 a partir de 7 mm de altura
• Material técnico de alto rendimiento: Policarbonato con excelente resistencia térmica y mecánica
• Opciones de personalización: Disponible con pasador de fijación y en diferentes colores bajo pedido
• Seguridad y fiabilidad: Material no conductor, resistente a condiciones industriales exigentes

Aplicaciones y Usos del Producto: DAH 50076

Aplicaciones en Entornos Industriales

El portalámparas DAH 50076 de SIGNAL CONSTRUCT ha sido desarrollado para ofrecer una solución precisa, segura y duradera en el montaje de LEDs de 5 mm sobre placas de circuito impreso. Su diseño como distanciador de 7,6 mm permite separar el LED de la superficie del PCB, lo que mejora la disipación térmica, protege el encapsulado del LED y garantiza una alineación visual uniforme en paneles de señalización o control.

Este componente es ampliamente utilizado en sistemas de señalización industrial, cuadros de mando, equipos de automatización, maquinaria de precisión y dispositivos de control electrónico. Su estructura robusta y su compatibilidad con resistencias tipo 0204 lo convierten en una pieza clave para ingenieros que buscan fiabilidad y eficiencia en el diseño de circuitos con indicadores luminosos.

Casos de Uso Relevantes

En una línea de producción de maquinaria automatizada, el DAH 50076 ha sido implementado en paneles de control donde se requiere una señalización clara del estado de operación mediante LEDs. Gracias a su altura precisa, los LEDs quedan perfectamente alineados, lo que mejora la legibilidad y la estética del panel. En otro caso, una empresa de instrumentación electrónica utilizó este portalámparas para integrar resistencias directamente en el cuerpo del distanciador, optimizando el espacio en placas de alta densidad.

Testimonios del Sector

Técnicos de ensamblaje han destacado la facilidad de integración del DAH 50076 en procesos automatizados de inserción en PCB, así como su estabilidad dimensional durante la soldadura por ola. Ingenieros de diseño valoran especialmente la posibilidad de elegir versiones con o sin pasador de fijación, lo que permite adaptar el componente a diferentes configuraciones de montaje sin comprometer la precisión.

Estudios de Resultados

En pruebas realizadas por fabricantes de equipos de control industrial, el uso del DAH 50076 permitió reducir en un 18% los errores de alineación de LEDs en paneles de gran formato. Además, se observó una mejora en la disipación térmica del LED, lo que prolongó su vida útil en aplicaciones de uso continuo.

Ventajas Competitivas

• Precisión dimensional: Garantiza una alineación perfecta del LED, incluso en paneles con múltiples puntos de luz.
• Versatilidad de integración: Compatible con resistencias tipo 0204 y disponible en múltiples alturas.
• Material técnico de alto rendimiento: Fabricado en policarbonato resistente a impactos, calor y productos químicos.
• Opciones de personalización: Disponible con pasador de fijación y en versiones con clasificación UL 94-V0 para aplicaciones con requisitos de inflamabilidad.
• Diseño optimizado para producción: Ideal para procesos de ensamblaje automatizado y soldadura por ola.

Compatibilidades

El DAH 50076 es compatible con LEDs estándar de 5 mm y puede integrarse en placas de circuito impreso tanto en configuraciones horizontales como verticales. Su diseño permite el uso conjunto con resistencias, lo que facilita la implementación de soluciones compactas y funcionales en sistemas de señalización y control.

Seguridad y Fiabilidad

El material no conductor del cuerpo garantiza un aislamiento total, protegiendo tanto al LED como al circuito frente a cortocircuitos o interferencias. Su resistencia a la temperatura y a productos químicos industriales lo convierte en una opción segura para entornos exigentes, donde la fiabilidad del sistema es crítica.
