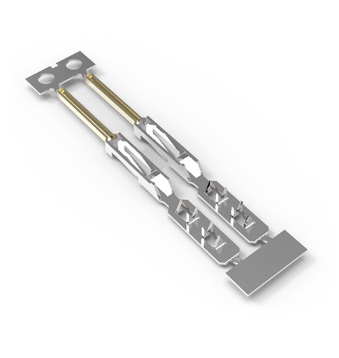

Descripción Técnica del Producto 12410-32

Características Principales:

• Tipo de Conector: Contacto Crimpflex
• Tamaño del Pin: Cuadrado macho
• Chapado: Oro de 0,15μ
• Aplicación: No desconectable, de cable a plano
• Compatibilidad: Se puede utilizar con cables FFC/FPC, jumpers y AWG 22-26 (cables redondos)
• Cumplimiento Normativo: REACH y RoHS

Características Eléctricas:

• Corriente Nominal: 3 A (corriente continua)
• Voltaje Nominal: 250 V CA/CC
• Resistencia de Aislamiento: Mínimo 1.000 MΩ

Características Mecánicas:

• Altura del Conector: 3 mm (a un paso de 2,54 mm)
• Material del Alojamiento: PA 6/GGV 25-35 (negro, UL94 V-0, libre de halógenos)
• Temperatura de Funcionamiento: -40 °C a +150 °C

Dimensiones:

• El conector tiene un paso de 0,635 mm (24 milésimas de pulgada).

Este producto ofrece una solución delgada y robusta para transferir señales desde cables planos a cables redondos. Es ideal para aplicaciones donde se requiere alta calidad y cumple con los estándares más exigentes.

Aplicaciones y Ventajas del Contacto Crimpflex 12410-32 de NICOMATIC

El Contacto Crimpflex 12410-32 fabricado por NICOMATIC es una solución de alta calidad diseñada para ingenieros electrónicos que trabajan en el sector de fabricación industrial, maquinaria industrial y electrónica industrial. A continuación, exploraremos sus aplicaciones, ventajas y características clave:

Aplicaciones:

• Conexiones de Cable a Plano: El 12410-32 permite transferir señales desde cables planos (FFC/FPC) a cables redondos (AWG 22-26). Es ideal para aplicaciones donde se requiere una conexión robusta y de alta calidad.
• Electrónica Industrial: Se utiliza en equipos industriales, paneles de control, sensores y sistemas de automatización.
• Maquinaria Industrial: El 12410-32 es adecuado para conexiones internas en maquinaria, como en robots industriales, máquinas CNC y sistemas de transporte automatizados.

Ventajas Competitivas:

• Perfil Bajo y Robusto: El diseño del 12410-32 ofrece un perfil bajo de solo 3 mm de altura, lo que facilita su integración en espacios reducidos sin comprometer la robustez.
• Montaje Seguro y Sencillo: El proceso de ensamblaje es ergonómico y seguro. Los ingenieros pueden conectar los cables de manera confiable según sus necesidades.
• Flexibilidad de Diseño: El 12410-32 cumple con las características eléctricas, térmicas y mecánicas de CrimpFlex®. Esto brinda a los diseñadores la flexibilidad para crear soluciones personalizadas.
• Cumplimiento Normativo: El producto es REACH y RoHS compliant, lo que garantiza su seguridad y sostenibilidad.

Compatibilidad:

• Cables FFC/FPC: El 12410-32 es compatible con cables planos flexibles.
• Jumpers: Puede utilizarse con jumpers y conexiones flexibles.
• CrimpFlex™: Funciona con CrimpFlex™, lo que amplía su versatilidad.
• Cables Redondos: Es adecuado para cables redondos AWG 22-26.

Seguridad y Calidad:

• Resistencia de Aislamiento: Mínimo 1.000 MΩ.
• Temperatura de Funcionamiento: Rango de -40 °C a +150 °C.
• Cumplimiento de Estándares: Fabricado bajo los estándares más exigentes.

En resumen, el Contacto Crimpflex 12410-32 es una solución confiable y de alta calidad para ingenieros electrónicos que buscan conexiones seguras y eficientes en aplicaciones industriales.
