La evolución de la interacción hombre-máquina en la electrónica moderna pasa, en gran medida, por la mejora de la retroalimentación táctil. En este contexto, WORLDWIDE presenta una nueva generación de actuadores hápticos lineales diseñados específicamente para montaje superficial (SMT), una solución que facilita su integración directa en placas PCB dentro de procesos de fabricación totalmente automatizados.
Este desarrollo representa un avance significativo en la tecnología de feedback táctil de alta precisión, permitiendo a los diseñadores de hardware incorporar sensaciones hápticas avanzadas en dispositivos electrónicos con mayor eficiencia de producción y mayor control sobre el comportamiento vibratorio del sistema.
Qué es un actuador háptico de montaje superficial
Un actuador háptico de montaje superficial es un dispositivo electromecánico capaz de generar vibraciones perceptibles por el usuario en respuesta a una interacción, como pulsaciones o eventos del sistema. Este tipo de tecnología se emplea habitualmente en smartphones, wearables, sistemas de realidad virtual, consolas de juego o interfaces industriales, donde la retroalimentación táctil mejora la experiencia de uso y la percepción del sistema.
La principal innovación de esta nueva generación radica en su capacidad para integrarse directamente sobre la PCB mediante tecnología SMT, eliminando procesos manuales como soldaduras cableadas o fijaciones mecánicas externas. Esto permite que el actuador sea colocado por máquinas pick-and-place, igual que cualquier otro componente electrónico.
Desde el punto de vista constructivo, el dispositivo integra:
- una bobina electromagnética,
- una masa móvil o contrapeso,
- un sistema de suspensión,
- y una carcasa estructural de alta resistencia.
Cuando se aplica una corriente alterna a la bobina, se genera un campo magnético que provoca el desplazamiento rápido de la masa móvil, produciendo vibraciones que se transmiten al dispositivo y son percibidas por el usuario como señal táctil.
Ventajas del montaje superficial en dispositivos hápticos
La adopción de Surface Mount Technology (SMT) en actuadores hápticos responde a la necesidad de optimizar la producción en la industria electrónica. Gracias a este enfoque, los dispositivos pueden soldarse directamente sobre la PCB durante el proceso estándar de reflow, sin necesidad de adhesivos ni operaciones manuales adicionales.
Para garantizar su compatibilidad con estas líneas de fabricación, los actuadores de WORLDWIDE están diseñados con materiales capaces de soportar temperaturas de reflow de entre 240 °C y 260 °C. Además, se suministran en formato tape & reel, lo que permite su manipulación automática en líneas de ensamblaje de alto volumen.
El resultado es un proceso de integración más robusto, repetible y alineado con los estándares actuales de producción electrónica.
Actuadores lineales resonantes: precisión y eficiencia
La arquitectura utilizada en estos dispositivos se basa en actuadores lineales resonantes (LRA), una tecnología que presenta claras ventajas frente a los motores de masa excéntrica tradicionales (ERM).
Entre sus principales beneficios destacan:
- Respuesta táctil inmediata, sin tiempos de aceleración progresiva.
- Mayor resolución háptica, lo que permite generar patrones vibratorios más definidos.
- Consumo energético optimizado, un aspecto crítico en dispositivos portátiles.
- Formato compacto, compatible con diseños electrónicos de alta densidad.
Los actuadores LRA operan mediante señales de corriente alterna y generan vibraciones principalmente en un único eje —habitualmente el eje Z—, lo que facilita el control y la repetibilidad de la respuesta táctil.
Electrónica de control y circuitos de accionamiento
Para accionar este tipo de actuadores hápticos lineales de montaje superficial existen dos enfoques principales de diseño electrónico:
1. Circuito de control personalizado
Basado en componentes discretos, generalmente con MOSFETs configurados en un puente H controlado mediante PWM, lo que permite modular la amplitud y la frecuencia de excitación del actuador.
2. Drivers integrados
Una alternativa más simplificada consiste en utilizar circuitos integrados especializados, capaces de gestionar automáticamente funciones como:
- detección de frecuencia de resonancia,
- generación de patrones de vibración,
- optimización del consumo energético.
Estos controladores suelen incorporar bibliotecas de efectos hápticos preprogramados, facilitando su implementación en el diseño final del producto.
Integración en aplicaciones industriales y de consumo
El actuador háptico lineal de montaje superficial presentado por WORLDWIDE se posiciona como una solución especialmente adecuada para aplicaciones que requieren retroalimentación táctil precisa y fiable, incluyendo:
- dispositivos médicos portátiles,
- electrónica de consumo avanzada,
- interfaces industriales hombre-máquina,
- wearables y dispositivos IoT,
- equipos de realidad virtual y aumentada.
Su tamaño compacto, eficiencia energética y compatibilidad con líneas SMT automatizadas permiten a los ingenieros integrarlo fácilmente en arquitecturas electrónicas modernas, manteniendo al mismo tiempo elevados estándares de fiabilidad y rendimiento.
En un mercado donde la experiencia de usuario y la miniaturización son factores clave, la adopción de actuadores hápticos lineales SMD abre nuevas posibilidades de diseño para la próxima generación de dispositivos electrónicos.

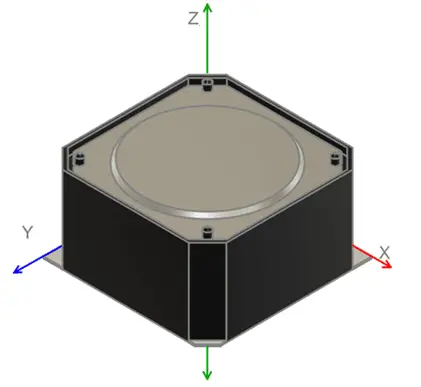

Haptics SMD de nueva generación
