Descripción Técnica Detallada del Producto LS-303-51N

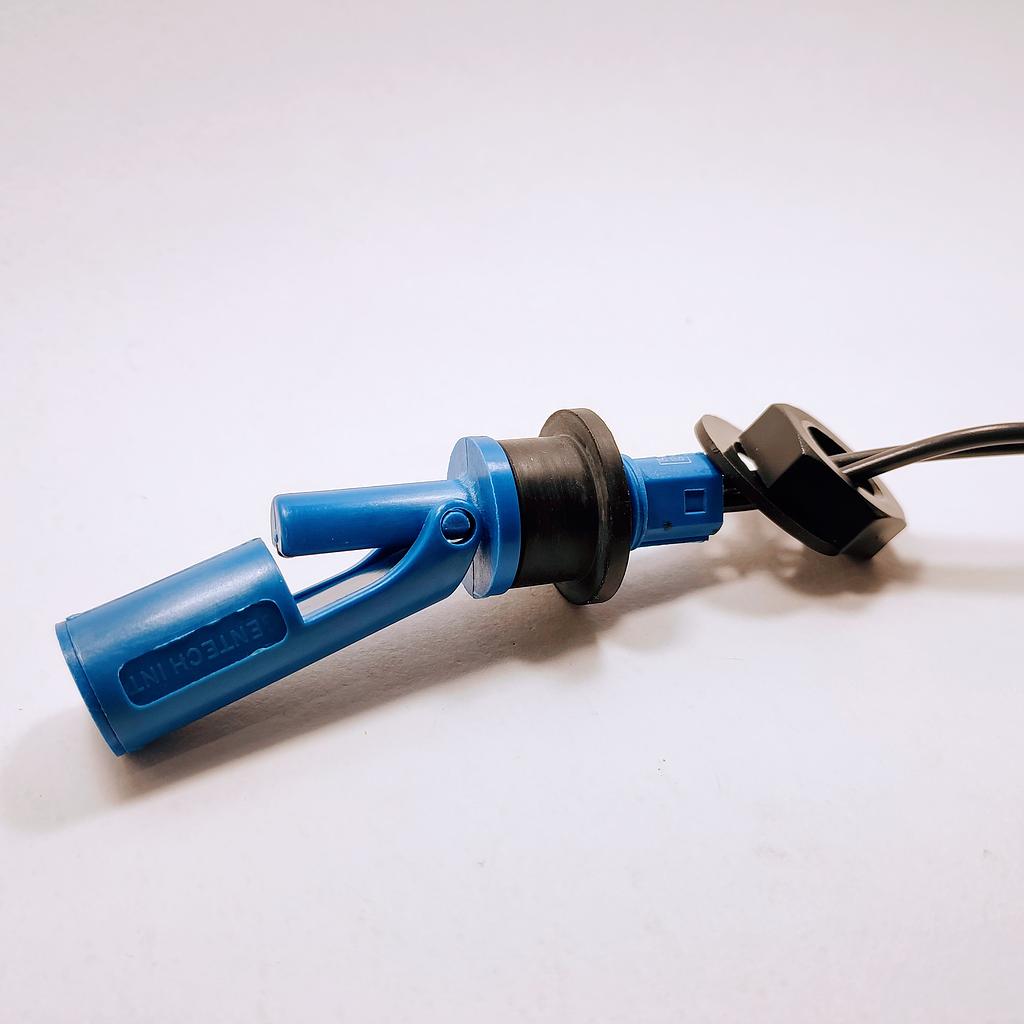

El LS-303-51N es un sensor de nivel tipo flotador horizontal, diseñado para montaje con entrada lateral, permitiendo una instalación versátil tanto interna como externamente en depósitos y recipientes. Su construcción robusta y sus características eléctricas optimizadas lo hacen ideal para una amplia gama de aplicaciones industriales.

Características Principales

Este sensor de nivel opera mediante un flotador horizontal que activa un contacto SPST (Single Pole Single Throw - Formulario A) al alcanzar un nivel predefinido. Su modo de operación es Normalmente Cerrado (N/C), lo que significa que el contacto está cerrado en condiciones normales y se abre cuando el nivel de líquido alcanza o desciende por debajo del punto de detección del flotador. La capacidad de montaje interno y externo por entrada lateral ofrece una flexibilidad significativa en el diseño y la instalación del sistema.

Características Eléctricas

El LS-303-51N está diseñado para manejar cargas eléctricas significativas para un sensor de su tipo, lo que lo hace compatible con una variedad de sistemas de control:

• Máximo Voltaje de Conmutación: 250Vac
• Máxima Corriente de Conmutación: 1.0A
• Máxima Potencia de Conmutación: 15W

Estas especificaciones eléctricas permiten que el sensor conmute directamente cargas de potencia moderada o se integre fácilmente con PLCs, relés y otros circuitos de control industrial. Su robustez eléctrica asegura un funcionamiento fiable en entornos ruidosos y con variaciones de voltaje típicas de la industria.

Características Mecánicas

El diseño mecánico del LS-303-51N se centra en la durabilidad y la facilidad de instalación. El montaje con entrada lateral permite una inserción sencilla en el lateral de un depósito, minimizando la necesidad de acceder a la parte superior. La capacidad de montaje interno y externo proporciona opciones de diseño y protección contra elementos externos. El mecanismo de flotador horizontal asegura una detección de nivel consistente y repetible, incluso en presencia de turbulencias moderadas del líquido.

Materiales

Los materiales seleccionados para el LS-303-51N garantizan su longevidad y compatibilidad con diversos fluidos:

• Material del cuerpo y flotador: Nylon 6.6. Este polímero es conocido por su excelente resistencia mecánica, resistencia a la abrasión, buenas propiedades dieléctricas y resistencia a una amplia gama de productos químicos comunes en entornos industriales.
• Material de Sellado: Nitrilo (N). Este elastómero es ampliamente utilizado por su buena resistencia a aceites, combustibles, y algunos solventes, asegurando un sellado fiable y duradero.

Dimensiones

Las dimensiones exactas del LS-303-51N dependerán de su diseño específico para el montaje con entrada lateral, pero se optimizan para una instalación compacta y eficiente.

• Temperatura de Operación: hasta 110ºC. Este amplio rango de temperatura permite su uso en aplicaciones con líquidos calientes o en entornos industriales con altas temperaturas ambiente.
• Mínima Gravedad Específica del Líquido: 0.85. Esto indica que el flotador está diseñado para funcionar eficazmente en líquidos con una densidad igual o superior a 0.85 veces la densidad del agua, lo que cubre una gran variedad de aceites y otros fluidos industriales.

Aplicaciones y Ventajas Competitivas del Producto LS-303-51N

El sensor de nivel horizontal LS-303-51N de TE Connectivity es una herramienta esencial para ingenieros electrónicos que buscan la máxima fiabilidad, precisión y durabilidad en la monitorización de niveles de líquidos en entornos industriales. Su diseño robusto y sus características específicas lo convierten en un componente clave en la fabricación industrial, la maquinaria industrial y la electrónica de alta calidad.

Aplicaciones y Casos de Uso

El LS-303-51N es ideal para cualquier aplicación donde se requiera una detección de nivel de punto (presencia o ausencia de líquido en un nivel específico) con montaje lateral. Sus principales aplicaciones incluyen:

• Sistemas de lubricación en maquinaria industrial: Monitoriza los niveles de aceite en depósitos de lubricación de motores, cajas de cambios o sistemas hidráulicos, asegurando que el equipo no opere en seco, lo que podría causar daños catastróficos.
• Control de niveles en tanques de refrigerante: En máquinas-herramienta, compresores o sistemas de refrigeración industrial, este sensor puede indicar niveles bajos de refrigerante para prevenir el sobrecalentamiento y mantener la eficiencia operativa.
• Depósitos de recogida de condensados: En sistemas neumáticos o de aire comprimido, detecta el nivel de condensados en los purgadores para evitar que el agua entre en el sistema.
• Control de nivel en depósitos de fluidos de proceso: En la industria química o farmacéutica, se utiliza para alarmas de alto o bajo nivel en depósitos de dosificación, mezcla o almacenamiento de líquidos no corrosivos con nylon 6.6.
• Sistemas de gestión de aguas residuales y pluviales: Puede detectar el nivel de agua en fosos o sumideros para activar bombas de achique, evitando inundaciones en instalaciones industriales.
• Electrodomésticos y equipos de lavado industrial: En lavadoras industriales, lavavajillas o equipos de limpieza de piezas, monitoriza el nivel de agua o soluciones de limpieza para un funcionamiento eficiente y seguro.

Ventajas Competitivas

La principal ventaja competitiva del LS-303-51N radica en su excepcional combinación de versatilidad de montaje, durabilidad de materiales y fiabilidad eléctrica en un formato compacto. A diferencia de soluciones de menor calidad, este sensor de TE Connectivity ofrece:

• Flexibilidad de Montaje: El diseño de entrada lateral y la opción de montaje interno o externo simplifican la instalación y la integración en una amplia variedad de depósitos, incluso en espacios reducidos o donde el acceso superior está limitado.
• Robustez de Materiales: La construcción en Nylon 6.6 y el sello de Nitrilo aseguran una excelente resistencia a la abrasión, a muchos productos químicos y a temperaturas de hasta 110ºC, garantizando una larga vida útil en entornos industriales desafiantes.
• Capacidad de Conmutación: Con una capacidad de 250Vac y 1.0A (15W), puede conmutar directamente cargas considerables, simplificando el diseño del circuito de control y reduciendo la necesidad de relés intermedios adicionales.
• Fiabilidad de Detección: El principio de flotador horizontal y el modo Normalmente Cerrado (N/C) proporcionan una señal clara y precisa de la presencia o ausencia de líquido, esencial para un control de procesos sin errores.
• Amplio Rango de Gravedad Específica: Su capacidad para detectar líquidos con una gravedad específica tan baja como 0.85 lo hace apto para una gran variedad de aceites y otros fluidos industriales ligeros.

Compatibilidades

El LS-303-51N es altamente compatible con una amplia gama de sistemas y fluidos industriales:

• Sistemas de Control: Se integra sin problemas con PLCs, relés, microcontroladores y otros sistemas de automatización industrial gracias a sus características de conmutación eléctrica estándar.
• Tipos de Fluidos: Compatible con líquidos que no son agresivos para el Nylon 6.6 y el Nitrilo, incluyendo agua, aceites (lubricantes, hidráulicos), combustibles y soluciones de limpieza.
• Entornos Operativos: Su rango de temperatura de hasta 110ºC y su diseño robusto lo hacen adecuado para entornos con fluctuaciones térmicas y humedad.
• Diseño de Depósitos: Se adapta fácilmente a depósitos con acceso lateral o aquellos donde el espacio superior es limitado, tanto para aplicaciones sumergidas (montaje interno) como externas.

Seguridad

La seguridad es un aspecto crítico en el diseño y la aplicación del LS-303-51N. Un sensado de nivel preciso y fiable es fundamental para la operación segura de la maquinaria y los procesos industriales:

• Prevención de Daños a Equipos: Al detectar niveles bajos críticos, el sensor puede activar alarmas o detener la maquinaria para evitar el funcionamiento en seco, lo que podría causar daños graves a bombas, motores y otros componentes costosos.
• Control de Sobrellenado: Si se utiliza para detectar un nivel máximo, previene el sobrellenado de depósitos, evitando derrames de líquidos peligrosos, pérdidas de producto y daños ambientales.
• Reducción de Riesgos de Incendio: Al asegurar que los niveles de combustibles o lubricantes se mantengan dentro de los límites seguros, reduce el riesgo de incendios o explosiones asociados con el derrame o sobrecalentamiento de fluidos.
• Fiabilidad en Procesos Críticos: Su diseño robusto y sus características eléctricas garantizan que el sensor mantendrá su integridad y funcionará correctamente en situaciones de emergencia, proporcionando una alerta oportuna.
• Conformidad Normativa: La precisión y fiabilidad del sensor contribuyen al cumplimiento de las normativas de seguridad industrial y ambientales.

Testimonios y Estudios de Resultados

Aunque no se dispone de testimonios públicos específicos para el modelo LS-303-51N, la reputación de TE Connectivity como un líder global en soluciones de sensado es un testimonio rotundo de la calidad y fiabilidad de sus productos. Ingenieros de las industrias más exigentes confían en los sensores de TE Connectivity para sus aplicaciones críticas, donde la precisión y la durabilidad son innegociables.

Estudios de resultados generales y pruebas de validación para la línea de sensores de nivel de TE Connectivity demuestran consistentemente una larga vida útil y una operación fiable en diversas condiciones de servicio. Las pruebas de ciclo de vida para el flotador y el contacto, así como las pruebas de compatibilidad de materiales con diversos fluidos, confirman que el LS-303-51N está diseñado para superar las expectativas de los ingenieros que trabajan en entornos industriales de alta calidad. La elección de este sensor por parte de fabricantes de equipos originales (OEMs) de maquinaria industrial y de operadores de plantas de proceso de alta gama es una clara indicación de la confianza en la ingeniería y el rendimiento del LS-303-51N.
