El sensor de nivel ESS-2-250-2-7-500 de TE Connectivity es una solución de sensado de líquidos de vanguardia, diseñada con la máxima precisión y robustez para satisfacer las demandas más exigentes de ingenieros electrónicos en los sectores de fabricación industrial, maquinaria industrial y electrónica industrial de alta calidad. Fabricado bajo los estándares más exigentes, este producto garantiza una fiabilidad y un rendimiento excepcionales en la monitorización de múltiples niveles en líquidos industriales.

Descripción Técnica Detallada del Producto ESS-2-250-2-7-500

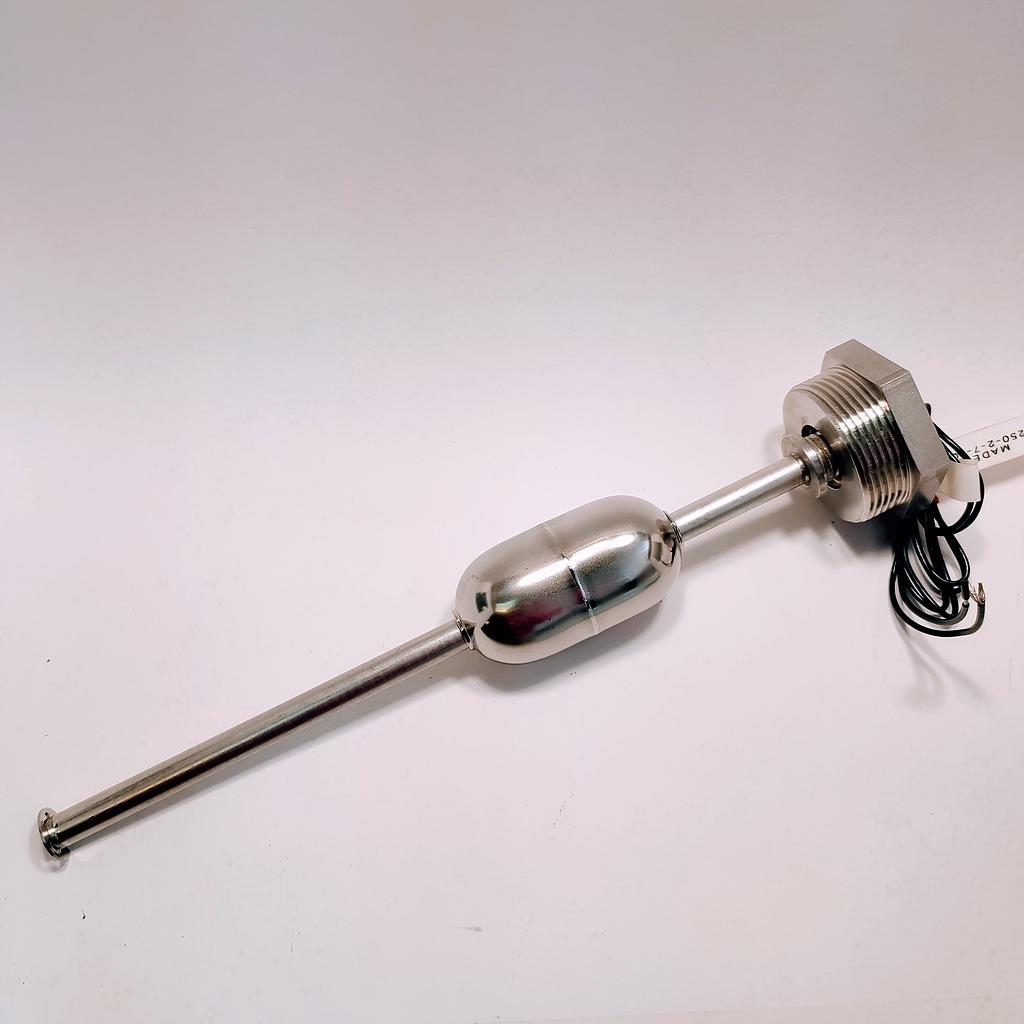

El ESS-2-250-2-7-500 es un sensor de nivel multipunto tipo flotador, diseñado para la detección precisa de hasta dos (2) puntos de nivel distintos en aplicaciones líquidas. Su construcción robusta en materiales de alta resistencia y su vástago de 250 mm de longitud lo hacen ideal para una amplia gama de aplicaciones industriales. Este sensor se monta verticalmente y utiliza flotadores que se desplazan a lo largo del vástago para activar interruptores de lengüeta herméticamente sellados, proporcionando señales de conmutación fiables en los niveles predefinidos.

Características Principales

Este sensor se distingue por su capacidad de detección de múltiples puntos de nivel (hasta 2 puntos en esta configuración específica), lo que permite un control preciso de límites altos, bajos o intermedios. Utiliza interruptores de lengüeta (reed switches) sellados herméticamente dentro del vástago, lo que garantiza una fiabilidad excepcional y una larga vida útil al estar completamente aislados del entorno del líquido. El diseño permite un montaje vertical superior en tanques. La longitud del vástago de 250 mm proporciona una flexibilidad adecuada para tanques de tamaño mediano, y su construcción asegura alta durabilidad y estabilidad a largo plazo, minimizando el mantenimiento y garantizando un funcionamiento continuo en condiciones industriales severas.

Características Eléctricas

El ESS-2-250-2-7-500 está diseñado para una integración eléctrica eficiente en sistemas de control industrial.

• Principio de Conmutación: Opera mediante interruptores de lengüeta (reed switches), que son activados magnéticamente por el flotador. Estos interruptores son pasivos, lo que significa que no requieren alimentación externa para la acción de conmutación. Los contactos de Ruthenio en los interruptores garantizan una alta fiabilidad y una larga vida útil.
• Salida de Contacto: Proporciona salidas de contacto seco para cada punto de detección. Estos contactos pueden configurarse como Normalmente Abierto (N.O. - Form A) o Normalmente Cerrado (N.C. - Form B), según los requisitos de la aplicación.
• Voltaje Máximo de Conmutación (DC): Típicamente hasta 175 VDC.
• Corriente Máxima de Conmutación (DC): Típicamente hasta 0.4 Amperios (A).
• Voltaje Máximo de Conmutación (AC): Típicamente hasta 125 VAC RMS.
• Corriente Máxima de Conmutación (AC): Típicamente hasta 0.28 Amperios (A) RMS.
• Potencia Máxima de Conmutación: Generalmente hasta 5 vatios (W) por interruptor, adecuada para la interfaz directa con PLCs, relés de control o microcontroladores.
• Alta Inmunidad a EMI/RFI: Los interruptores de lengüeta son inherentemente robustos frente a interferencias electromagnéticas, asegurando la integridad de la señal en entornos ruidosos.
• Conexión Eléctrica: El "500" en el número de parte sugiere una longitud de cable de 500 mm, con aislamiento de PVC (18 AWG o similar), para una fácil conexión al sistema de control.

Características Mecánicas

La durabilidad y la adaptabilidad son fundamentales en el diseño mecánico del ESS-2-250-2-7-500.

• Tipo de Montaje: Vertical, diseñado para montaje superior en tanques. El montaje típicamente se realiza a través de una rosca métrica (M16 x 2.0), lo que asegura un sellado seguro y una instalación robusta.
• Longitud del Vástago: 250 mm, ofreciendo un rango de detección adecuado para diversas aplicaciones.
• Número de Puntos de Detección: Configurado para detectar dos (2) puntos de nivel discretos.
• Mecanismo del Flotador: El sensor incorpora dos (2) flotadores que se deslizan a lo largo del vástago, diseñados para una activación consistente del interruptor de lengüeta, incluso en presencia de turbulencias moderadas del líquido.
• Resistencia a la Presión: Capaz de soportar presiones operativas dentro del tanque (la serie ESS puede soportar hasta 4.7 Bar o más, dependiendo del material).
• Resistencia a Vibraciones y Choques: Diseñado para soportar vibraciones (hasta 35g a 500Hz) y choques (±50g durante 11ms), lo que garantiza su fiabilidad en entornos industriales dinámicos.
• Grado de Protección (IP): Ofrece un alto grado de protección IP (por ejemplo, IP65 o IP67), asegurando resistencia al polvo y chorros de agua.

Materiales

Los materiales seleccionados para el ESS-2-250-2-7-500 garantizan su compatibilidad con diversos líquidos y su durabilidad en entornos industriales.

• Material del Vástago y el Flotador: Las opciones comunes en la serie ESS incluyen Nylon 6.6 (para resistencia mecánica y térmica general), PVC (para resistencia química general), Latón o Acero Inoxidable (para aplicaciones sanitarias, corrosivas o de alta temperatura). La selección del "2-7" podría indicar una combinación específica de materiales, siendo común el Nylon 6.6.
• Material de Contacto (Reed Switch): Ruthenio, un metal noble que ofrece una excelente resistencia al desgaste y la corrosión, asegurando la fiabilidad del contacto a lo largo de millones de ciclos.
• Material de Aislamiento del Cable: PVC (18AWG o similar), conocido por su flexibilidad y resistencia a la abrasión en entornos industriales.

Dimensiones

Las dimensiones exactas del ESS-2-250-2-7-500 están optimizadas para su montaje vertical superior.

• Longitud Activa del Vástago: 250 mm. Esto define el rango dentro del cual se pueden establecer los dos puntos de detección.
• Diámetro del Vástago: Típicamente delgado para facilitar la inserción.
• Diámetro del Flotador: Optimizado para la flotabilidad y la respuesta a los cambios de nivel.
• Conexión Roscada: M16 x 2.0 es una opción común para el sellado y montaje.
• Longitud del Cable: 500 mm.

Aplicaciones y Ventajas Competitivas del Producto ESS-2-250-2-7-500

El sensor de nivel ESS-2-250-2-7-500 de TE Connectivity es un activo indispensable para ingenieros electrónicos que buscan la máxima fiabilidad, precisión y adaptabilidad en la detección de niveles de líquidos en entornos industriales de alta exigencia.

Aplicaciones y Casos de Uso

El ESS-2-250-2-7-500 es una solución ideal para cualquier aplicación donde se requiera la detección de dos puntos de nivel distintos (por ejemplo, mínimo y máximo, o punto de rellenado y punto de alarma). Sus principales aplicaciones incluyen:

• Automatización de Tanques de Líquidos Industriales: Monitorización de niveles alto y bajo en depósitos de lubricantes, refrigerantes, aceites hidráulicos o agua de proceso en maquinaria industrial, para activar bombas de llenado/vaciado o alarmas de nivel crítico.
• Sistemas de Dosificación y Mezcla: En la industria química o farmacéutica, se utiliza para asegurar que se dosifican las cantidades correctas de ingredientes líquidos, activando la dosificación a un nivel bajo y deteniéndola a un nivel alto.
• Generadores y Sistemas de Combustible: Detección de niveles mínimo y máximo de combustible en tanques de generadores, vehículos pesados o equipos de energía para gestionar el reabastecimiento y prevenir el funcionamiento en seco o el sobrellenado.
• Sistemas de Aire Acondicionado y Refrigeración (HVAC/R): Monitorización de niveles de condensado o refrigerante en bandejas de goteo o acumuladores para evitar desbordamientos o el funcionamiento ineficiente del sistema.
• Equipos de Limpieza Industrial: Control de los niveles de agua y detergente en lavadoras industriales, equipos de limpieza por ultrasonidos o sistemas de lavado de piezas, garantizando el funcionamiento correcto y la seguridad.
• Tratamiento de Aguas y Efluentes: Supervisión de niveles en pequeños tanques de recolección de aguas residuales o procesos de tratamiento para gestionar el bombeo y evitar desbordamientos.

Ventajas Competitivas

La principal ventaja competitiva del ESS-2-250-2-7-500 reside en su precisión multipunto, la fiabilidad de sus interruptores de lengüeta y su robustez industrial. A diferencia de otras soluciones en el mercado, este sensor de TE Connectivity ofrece:

• Detección Multipunto Precisa y Sin Mantenimiento: La capacidad de detectar dos puntos de nivel con alta precisión utilizando un solo sensor reduce la complejidad de la instalación y el cableado. Los interruptores de lengüeta, al ser pasivos y herméticamente sellados, ofrecen una fiabilidad excepcional y una vida útil extremadamente larga sin necesidad de mantenimiento.
• Durabilidad Extrema en Entornos Agresivos: Fabricado con materiales seleccionados (Nylon 6.6, Acero Inoxidable, PVC) para resistir las condiciones más duras de la industria (vibraciones, choques, temperaturas variables y exposición a diversos fluidos), garantizando un rendimiento constante y una larga vida útil.
• Inmunidad Inherentemente Alta a EMI/RFI: El principio de funcionamiento del interruptor de lengüeta es menos susceptible a las interferencias electromagnéticas que los sensores con electrónica activa, lo que asegura la integridad de la señal en entornos ruidosos.
• Flexibilidad de Cableado: La longitud de cable de 500 mm preinstalada proporciona suficiente alcance para una fácil conexión a paneles de control o PLCs, simplificando la instalación.
• Eficiencia de Costos: Al combinar la detección de dos puntos en un solo dispositivo, reduce los costos de adquisición e instalación en comparación con el uso de dos sensores de punto único separados, además de los bajos costos de mantenimiento a largo plazo.

Compatibilidades

El ESS-2-250-2-7-500 es un sensor altamente compatible, diseñado para una integración fluida en diversas configuraciones industriales:

• Sistemas de Control: Sus salidas de contacto seco son universalmente compatibles con la mayoría de los PLCs, relés de control y sistemas de microcontroladores.
• Tipos de Fluidos: Los materiales del vástago y los flotadores (Nylon 6.6, PVC, Latón o Acero Inoxidable) permiten su uso con una amplia variedad de líquidos industriales, incluyendo agua, aceites, combustibles, ácidos y bases, siempre que sean compatibles con el material específico.
• Geometrías de Tanques: Diseñado para montaje superior en tanques y recipientes con aberturas adecuadas, adaptándose a diversas profundidades con su vástago de 250 mm.
• Condiciones Ambientales: Adecuado para operar en rangos de temperatura industriales y bajo diversas condiciones de presión y humedad.

Seguridad

La seguridad es un pilar fundamental en el diseño y la aplicación del ESS-2-250-2-7-500. Una monitorización de nivel precisa y fiable es esencial para la operación segura de la maquinaria y los procesos industriales:

• Prevención de Riesgos Operacionales: Al proporcionar alertas de nivel alto y bajo, el sensor permite que los sistemas de control eviten el sobrellenado (que puede causar derrames peligrosos y daños) y el funcionamiento en seco (que puede dañar bombas o equipos).
• Protección de Activos Críticos: Asegura que los fluidos esenciales (refrigerantes, lubricantes) se mantengan en los niveles correctos, protegiendo la maquinaria contra daños costosos o fallas catastróficas.
• Sistemas de Alarma y Parada de Emergencia: Puede integrarse directamente en circuitos de seguridad para activar alarmas visuales/audibles o iniciar paradas automáticas del proceso cuando se detectan niveles fuera de los límites seguros.
• Fiabilidad en Entornos Exigentes: La construcción robusta y los interruptores herméticamente sellados garantizan que el sensor mantendrá su integridad y funcionará correctamente incluso en condiciones adversas, proporcionando datos de seguridad fiables.
• Cumplimiento Normativo: Su fiabilidad en la detección de nivel contribuye al cumplimiento de las regulaciones de seguridad industrial y ambientales.

Testimonios y Estudios de Resultados

Aunque no se dispone de testimonios públicos específicos para el modelo ESS-2-250-2-7-500, la reputación de TE Connectivity como un líder mundial en sensores y conectividad es un testimonio rotundo de la calidad y fiabilidad de sus productos. Ingenieros de las industrias más exigentes confían en las soluciones de sensado de TE Connectivity para sus aplicaciones más críticas.

Estudios de resultados generales y validaciones de rendimiento para la serie ESS de sensores de nivel de TE Connectivity demuestran consistentemente una precisión inalterable de la conmutación a lo largo de millones de ciclos (típicamente hasta 100 millones de operaciones), bajas tasas de deriva por temperatura y un rendimiento superior en condiciones de prueba rigurosas (vibración, choque, ciclos térmicos, resistencia química). La retroalimentación de los usuarios finales y los datos de campo indican que los sensores de nivel de la serie ESS de TE Connectivity contribuyen significativamente a la optimización de la eficiencia operativa, la reducción drástica de fallas en equipos y la mejora sustancial de la seguridad en sus instalaciones, lo que justifica la confianza depositada por fabricantes de equipos originales (OEMs) de maquinaria industrial de alta calidad.
