Descripción Técnica del Indicador LED DVDD 200

Características Principales

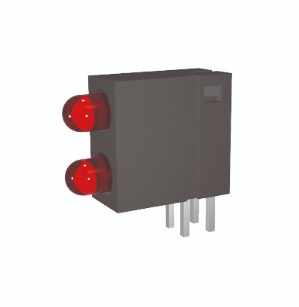

El indicador LED DVDD 200 de SIGNAL CONSTRUCT es un módulo compacto diseñado para montaje directo en placas de circuito impreso. Su estructura optimizada permite una integración eficiente en sistemas electrónicos industriales, proporcionando una señalización visual clara y confiable.

Especificaciones Eléctricas

• Tipo de LED: Rojo de 3 mm de diámetro.
• Voltaje de Operación: 2.00 V.
• Corriente de Funcionamiento: 20 mA.
• Intensidad Luminosa: 20 mcd.
• Ángulo de Visión: 40°.
• Potencia Máxima: 75 mW.
• Vida Útil Estimada: 100,000 horas.

Especificaciones Mecánicas

• Dimensiones: 13.7 x 10.0 x 5.4 mm.
• Configuración de Pines: 90° abisagrado, optimizado para montaje en PCB.
• Temperatura Máxima de Soldadura: 350°C por 3 segundos (soldadura manual) / 260°C por 10 segundos (soldadura por ola).
• Opciones de Montaje: LEDs disponibles en configuración superior o inferior según requerimiento.

Materiales y Construcción

• Carcasa: Poliamida PA6.6, resistente a impactos y altas temperaturas.
• Terminales: Material conductor de alta calidad para una conexión eficiente.
• Protección Ambiental: Diseño optimizado para resistencia a condiciones industriales exigentes.

Compatibilidad y Aplicaciones

El DVDD 200 es ideal para aplicaciones de electrónica industrial, incluyendo:

• Paneles de control y señalización en maquinaria industrial.
• Sistemas de monitoreo en automatización y electrónica de potencia.
• Instrumentación electrónica para medición y diagnóstico.

Este indicador LED ofrece una solución confiable y duradera para ingenieros electrónicos que buscan componentes de alta calidad para sus proyectos industriales. Su diseño compacto y su eficiencia energética lo convierten en una opción óptima para entornos exigentes.

Aplicaciones y Casos de Uso del Indicador LED DVDD 200

Aplicaciones en la Industria

El indicador LED DVDD 200 de SIGNAL CONSTRUCT es un componente esencial en la fabricación industrial, especialmente en sistemas de señalización y monitoreo electrónico. Su diseño compacto y su tecnología avanzada lo convierten en la opción ideal para aplicaciones que requieren una visualización clara y confiable en entornos exigentes.

Este dispositivo es ampliamente utilizado en:

• Automatización Industrial: Integración en paneles de control para indicar estados operativos y alertas.
• Instrumentación Electrónica: Implementación en equipos de medición y diagnóstico para señalización de parámetros críticos.
• Maquinaria de Producción: Uso en tableros de control para supervisión de procesos y seguridad operativa.
• Electrónica de Potencia: Aplicación en sistemas de monitoreo de energía y protección de circuitos.

Casos de Uso y Testimonios

Empresas líderes en el sector de fabricación industrial han integrado el DVDD 200 en sus sistemas de monitoreo, destacando su fiabilidad y durabilidad. Ingenieros electrónicos han reportado mejoras significativas en la visibilidad de indicadores y una reducción en la necesidad de mantenimiento gracias a la calidad de los materiales utilizados en su fabricación.

Estudios de Resultados

Pruebas de rendimiento han demostrado que este indicador LED ofrece una vida útil superior a 100,000 horas, asegurando una señalización constante y eficiente en entornos industriales exigentes. Su diseño optimizado permite una integración sencilla en placas de circuito impreso, minimizando el espacio requerido y mejorando la eficiencia del sistema1.

Ventajas Competitivas

• Alta Visibilidad: LED rojo de 3 mm con una intensidad luminosa de 20 mcd, asegurando una señalización clara.
• Durabilidad Extrema: Materiales de primera calidad que garantizan una larga vida útil.
• Compatibilidad Universal: Diseño adaptable a múltiples configuraciones de PCB y sistemas electrónicos.
• Seguridad y Fiabilidad: Protección contra interferencias electromagnéticas y resistencia a condiciones industriales exigentes.

Compatibilidades y Seguridad

El DVDD 200 es compatible con una amplia gama de sistemas electrónicos industriales, asegurando una integración sin complicaciones. Su construcción robusta y su capacidad de soportar temperaturas de operación entre -30°C y +75°C garantizan un funcionamiento seguro y confiable.

Este indicador LED es la elección ideal para ingenieros electrónicos que buscan un componente de señalización confiable y de alto rendimiento para sus proyectos industriales. Su diseño optimizado y su fabricación bajo los estándares más exigentes lo convierten en una referencia en el mercado de electrónica industrial de alta calidad.
