Descripción Técnica Detallada

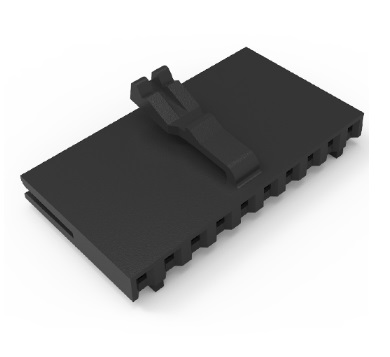

• Nombre del Producto: OM08
• Fabricante: NICOMATIC
• Tipo: Carcasa para conector de cable plano, de cable discreto a cable plano
• Vías: 8

Características Mecánicas

• Paso: 1 mm o 1,27 mm (dependiendo de la serie)
• Configuraciones: Cable a placa (board-to-cable) y cable a cable (cable-to-cable)
• Fijación: Tornillo, Push-Pull
• Ciclos de inserción: Hasta 1000

Materiales

• Carcasa: LCP (Polímero de cristal líquido)
• Contactos: Aleación de cobre, con chapado en oro (1µm en macho, >1.25µm en hembra)

Dimensiones

• Paso: 1 mm o 1,27 mm (dependiendo de la serie)

Características Eléctricas

• Corriente: Hasta 4.8 A por pin (dependiendo del calibre del cable)
• Tensión soportada: 600 Vrms
• Resistencia de contacto: < 10 mΩ

Información Adicional

• Diseño modular.
• Ahorro de espacio.
• Conexión segura y fácil.
• Fiabilidad en entornos hostiles.
• Compatible con el sistema de interconexión CrimpFlex™ de Nicomatic.

Aplicaciones y Casos de Uso

El conector Nicomatic OM08, diseñado como una carcasa para la transición de cable discreto a cable plano con 8 vías, encuentra aplicaciones cruciales en entornos de fabricación industrial, maquinaria industrial y electrónica industrial de alta calidad. Su capacidad para interconectar cables discretos con sistemas de cable plano facilita el ensamblaje y el mantenimiento de equipos complejos. Se utiliza comúnmente en la conexión de sensores, actuadores y otros dispositivos periféricos a placas de control o sistemas de distribución de señales mediante cable plano, optimizando el cableado y reduciendo el espacio requerido.

En la maquinaria industrial, el OM08 puede emplearse para la interconexión de subsistemas modulares, permitiendo una construcción y un mantenimiento más sencillos. En la electrónica industrial de alta calidad, su diseño compacto y fiable asegura conexiones seguras en equipos de control, sistemas de adquisición de datos y dispositivos de instrumentación. La versatilidad de las opciones de paso (1 mm o 1,27 mm) permite adaptarse a diferentes densidades de cable plano.

Ventajas Competitivas

Los conectores Nicomatic, incluyendo la serie OM, se distinguen por su alta calidad y fiabilidad en entornos industriales exigentes. El diseño modular del OM08 ofrece flexibilidad en la configuración de las conexiones. La utilización de LCP (Polímero de cristal líquido) para la carcasa proporciona una excelente resistencia térmica y química. Los contactos de aleación de cobre con chapado en oro aseguran una conductividad óptima y resistencia a la corrosión, garantizando la integridad de la señal a lo largo del tiempo. La fuerza de retención y los ciclos de inserción (hasta 1000) aseguran una conexión mecánica robusta y duradera. La capacidad de corriente de hasta 4.8 A por pin, dependiendo del calibre del cable, lo hace adecuado para una variedad de aplicaciones de potencia y señal.

Compatibilidad

El conector OM08 es compatible con el sistema de interconexión CrimpFlex™ de Nicomatic, lo que facilita su integración con otros componentes de la misma familia. Las opciones de paso de 1 mm o 1,27 mm aseguran la compatibilidad con una amplia gama de cables planos estándar. Su diseño para la transición de cable discreto a cable plano lo convierte en una solución ideal para interconectar diferentes tipos de cableado dentro de un sistema.

Seguridad

Los conectores Nicomatic están diseñados y fabricados bajo estrictos estándares de calidad para garantizar la seguridad y fiabilidad en aplicaciones industriales. El material de la carcasa LCP tiene buenas propiedades de aislamiento eléctrico. La robustez mecánica del conector asegura que las conexiones permanezcan seguras incluso en entornos con vibraciones o golpes. Es importante seguir las recomendaciones del fabricante para el montaje y la conexión de los cables para garantizar un funcionamiento seguro y óptimo del sistema.
