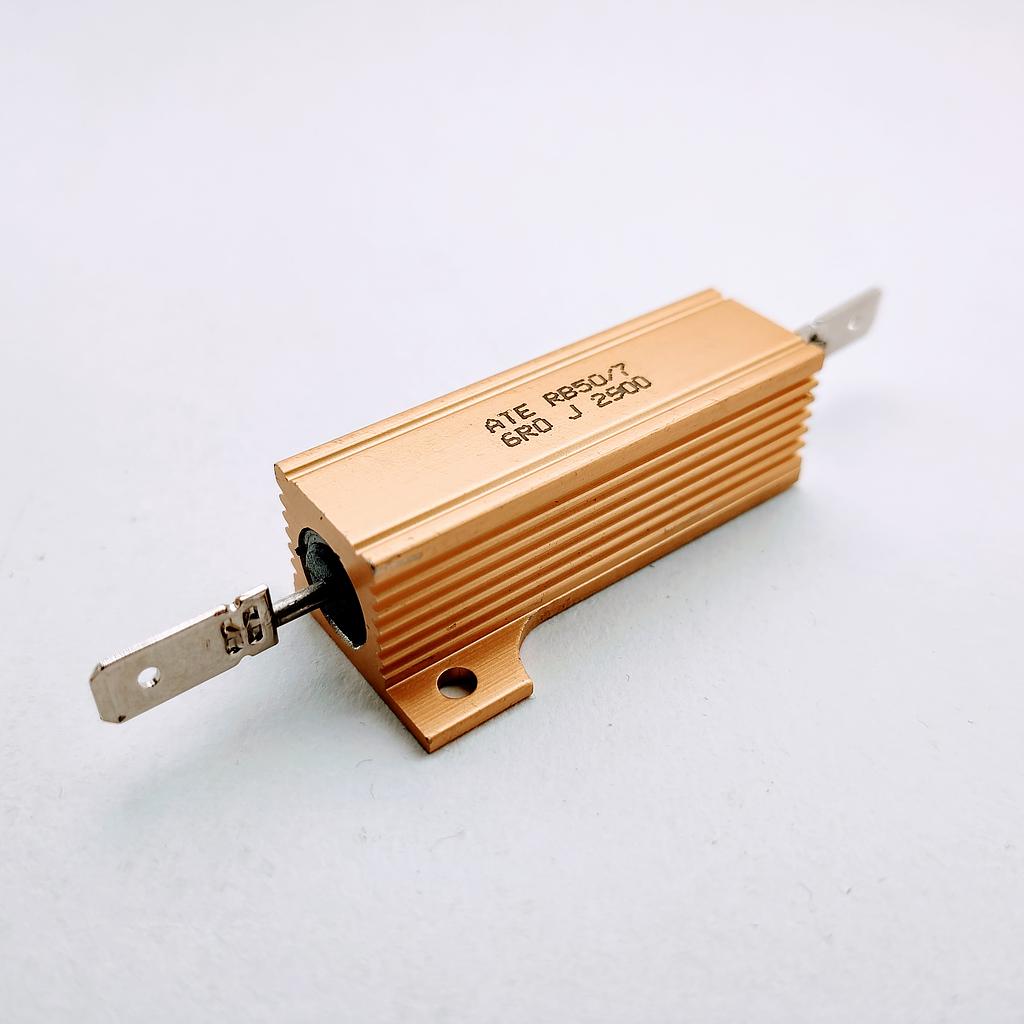

Descripción Técnica de la Resistencia Fija de Alambre Bobinado de Aluminio RB50/7 6R J de ATE Electronics

Características Principales

• Modelo: RB50/7 6R J​
• Potencia Nominal: 50W​5scomponents.com+5buerklin.com+5buerklin.com+5
• Resistencia: 6 ohmios​
• Tolerancia: ±5%​buerklin.com
• Voltaje Máximo: 1250V​jecotec.ch+3buerklin.com+3bec.co.uk+3
• Peso: 35g​

Especificaciones Eléctricas

• Coeficiente de Temperatura: ±30 ppm/°C para resistencias superiores a 20 ohmios​
• Resistencia de Aislamiento: Mínimo de 10,000 MΩ​
• Capacidad de Sobrecarga: 5 segundos a 5 veces la potencia nominal​
• Inductancia: Disponible en versiones no inductivas con bobinado Ayrton-Perry​

Especificaciones Mecánicas

• Resistencia a la Tracción de Terminales: Prueba de tracción de 10 libras; par máximo de 3 Nm para RB100 y 4 Nm para RB250​
• Soldabilidad: Satisfactoria según el método 208 de MIL-STD-202; se recomienda el uso de soldadura de alta temperatura cuando las resistencias operan cerca de sus límites máximos​

Materiales

• Núcleo: Cerámica de esteatita o alúmina rectificada sin centro​
• Elemento Resistivo: Aleación de cobre-níquel o níquel-cromo con coeficiente de temperatura específico​
• Tapas: Acero inoxidable​
• Encapsulante: Compuesto termoestable de alta temperatura​
• Carcasa: Aluminio con acabado anodizado duro​
• Terminales Estándar: Copperweld para RB10 a RB150; acero inoxidable para RB100 y RB250​

Dimensiones

• Longitud Total (A): 71 mm​buerklin.com+5semic.cz+55scomponents.com+5
• Longitud del Cuerpo (B): 29.2 mm​jecotec.ch+4buerklin.com+4buerklin.com+4
• Diámetro del Cuerpo (C): 16 mm​
• Longitud de la Rosca (D): 16 mm​jecotec.ch+1imajteknik.net+1
• Diámetro de la Rosca (E): M5​
• Espaciado entre Orificios de Montaje (F): 39.7 mm​imajteknik.net+2buerklin.com+25scomponents.com+2
• Diámetro de los Orificios de Montaje (G): 5.2 mm​imajteknik.net+1bec.co.uk+1

Certificaciones y Cumplimiento

La serie RB de ATE Electronics cumple o supera los requisitos de la especificación MIL-PRF-18546 G, asegurando altos estándares de calidad y confiabilidad en aplicaciones industriales exigentes.​

Aplicaciones

La resistencia RB50/7 6R J es adecuada para aplicaciones que requieren disipación de alta potencia y estabilidad, como fuentes de alimentación, equipos de audio de alta fidelidad, sistemas de automatización industrial y equipos de prueba.​

Consideraciones de Montaje

Para garantizar un rendimiento óptimo y una adecuada disipación de calor, se recomienda montar la resistencia en un disipador de calor adecuado, utilizando grasa térmica entre la carcasa de aluminio y el disipador.​

Esta descripción técnica proporciona una visión detallada de las especificaciones y características de la resistencia RB50/7 6R J de ATE Electronics, resaltando su idoneidad para aplicaciones industriales que requieren componentes de alta calidad y confiabilidad.

Aplicaciones y Casos de Uso

La resistencia fija de alambre bobinado de aluminio RB50/7 6R J de ATE Electronics es ampliamente utilizada en diversas aplicaciones industriales que requieren la disipación eficiente de energía y una alta fiabilidad:​

• Sistemas de Alimentación y Distribución Eléctrica: Estas resistencias se emplean en bancos de carga y sistemas de prueba para simular cargas reales, permitiendo la verificación y mantenimiento de equipos de suministro eléctrico.​
• Equipos de Automatización Industrial: En maquinaria y procesos automatizados, la RB50/7 6R J se utiliza para el control de motores y la gestión de energía, garantizando un funcionamiento seguro y estable.​
• Sistemas de Energías Renovables: En instalaciones solares y eólicas, estas resistencias ayudan en la regulación y control de la energía generada, protegiendo los componentes electrónicos sensibles.​

Ventajas Competitivas

La RB50/7 6R J destaca en el mercado por varias razones:​

• Cumplimiento de Estándares Militares: Este modelo cumple o supera las especificaciones de la norma MIL-PRF-18546 G, asegurando una alta fiabilidad y rendimiento en condiciones exigentes.​
• Amplio Rango de Temperatura Operativa: Diseñada para funcionar entre -55°C y +250°C, es adecuada para entornos industriales con condiciones extremas.​
• Diseño Robusto y Duradero: La construcción con carcasa de aluminio anodizado y encapsulante termoestable proporciona una excelente resistencia mecánica y protección contra factores ambientales.​

Compatibilidad y Seguridad

La resistencia RB50/7 6R J es compatible con una amplia gama de sistemas industriales debido a su diseño estándar y especificaciones eléctricas. Su alta resistencia de aislamiento (mínimo de 10,000 MΩ) y capacidad para soportar sobrecargas (5 segundos a 5 veces la potencia nominal) garantizan un funcionamiento seguro y confiable en aplicaciones críticas.​buerklin.com+25scomponents.com+2ebay.com+2

Testimonios y Estudios de Resultados

Empresas del sector de la automatización industrial han implementado la RB50/7 6R J en sus sistemas de control de motores, reportando una mejora en la eficiencia energética y una reducción en los tiempos de inactividad debido a fallos en componentes. Además, en aplicaciones de energías renovables, estas resistencias han demostrado ser cruciales para la estabilidad y protección de los sistemas, soportando condiciones ambientales adversas sin comprometer su rendimiento.
