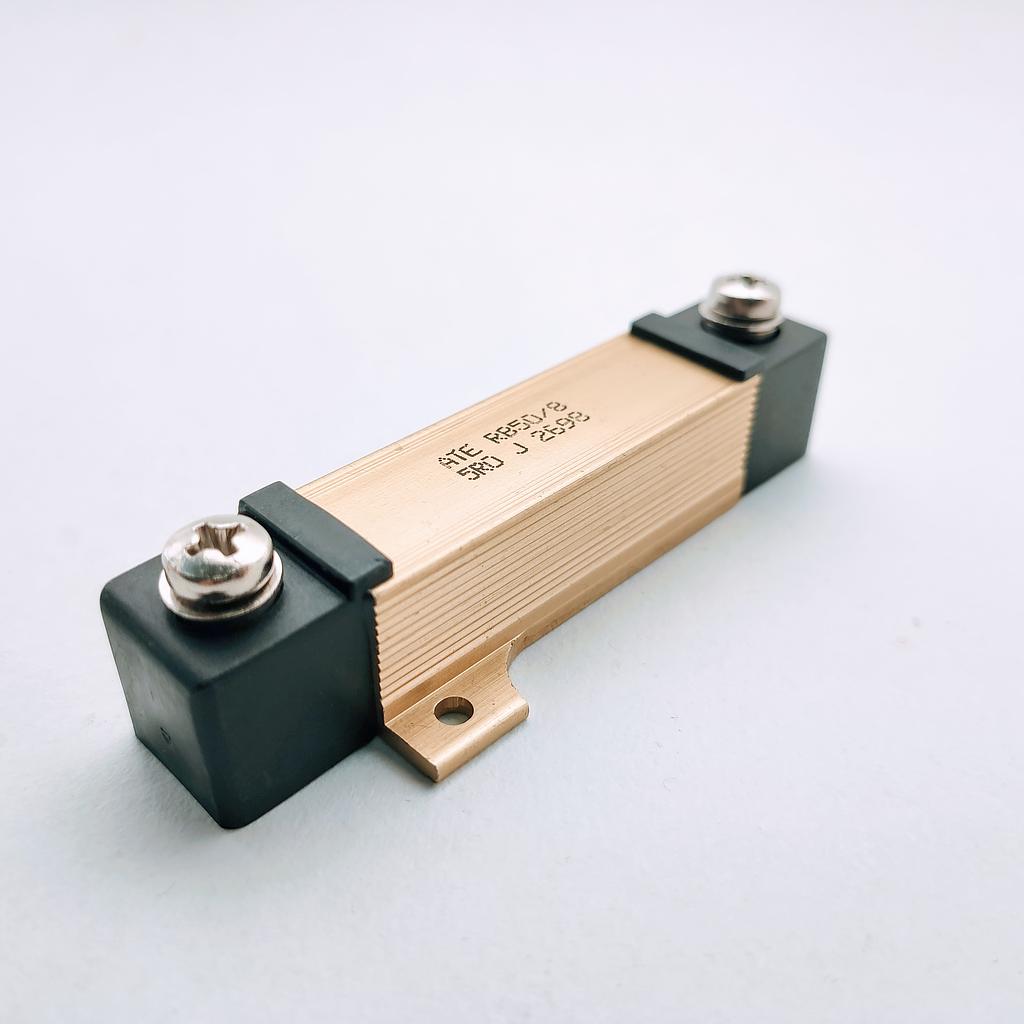

Descripción Técnica de la Resistencia Fija de Alambre Bobinado de Aluminio RB50/8 5R J de ATE Electronics

Características Principales

• Modelo: RB50/8 5R J​
• Resistencia: 5 ohmios​
• Tolerancia: ±5%​
• Potencia Nominal: 50W​
• Voltaje Máximo: 1250V​
• Peso: 52g​

Especificaciones Eléctricas

• Coeficiente de Temperatura: ±50 ppm/°C para resistencias entre 1 ohmio y 20 ohmios​
• Resistencia de Aislamiento: Mínimo de 10,000 MΩ​
• Capacidad de Sobrecarga: Soporta sobrecargas de hasta 5 veces la potencia nominal durante 5 segundos​
• Inductancia: Disponible en versiones no inductivas con bobinado Ayrton-Perry​

Especificaciones Mecánicas

• Resistencia a la Tracción de Terminales: Prueba de tracción de 10 libras; par máximo de 3 Nm para modelos RB100 y 4 Nm para RB250​
• Soldabilidad: Satisfactoria según el método 208 de MIL-STD-202; se recomienda el uso de soldadura de alta temperatura cuando las resistencias operan cerca de sus límites máximos​

Materiales

• Núcleo: Cerámica de esteatita o alúmina rectificada sin centro​
• Elemento Resistivo: Aleación de cobre-níquel o níquel-cromo con coeficiente de temperatura específico​
• Tapas: Acero inoxidable​
• Encapsulante: Compuesto termoestable de alta temperatura​
• Carcasa: Aluminio con acabado anodizado duro​
• Terminales: Cables de tornillo para conexiones seguras​

​

Certificaciones y Cumplimiento

La serie RB de ATE Electronics cumple o supera los requisitos de la especificación MIL-PRF-18546 G, asegurando altos estándares de calidad y confiabilidad en aplicaciones industriales exigentes.​

Aplicaciones

La resistencia RB50/8 5R J es adecuada para aplicaciones que requieren disipación de alta potencia y estabilidad, como fuentes de alimentación, equipos de audio de alta fidelidad, sistemas de automatización industrial y equipos de prueba.​

Consideraciones de Montaje

Para garantizar un rendimiento óptimo y una adecuada disipación de calor, se recomienda montar la resistencia en un disipador de calor adecuado, utilizando grasa térmica entre la carcasa de aluminio y el disipador.​

Esta descripción técnica proporciona una visión detallada de las especificaciones y características de la resistencia RB50/8 5R J de ATE Electronics, resaltando su idoneidad para aplicaciones industriales que requieren componentes de alta calidad y confiabilidad.

Aplicaciones y Casos de Uso

La resistencia fija de alambre bobinado de aluminio RB50/8 5R J de ATE Electronics es ampliamente utilizada en diversas aplicaciones industriales debido a su robustez y fiabilidad. En sistemas de control de potencia, se emplea para regular y limitar corrientes en circuitos de alta demanda, garantizando una operación segura y eficiente. Además, es esencial en equipos de prueba y medición, donde se requiere una resistencia precisa para la calibración y verificación de instrumentos. En fuentes de alimentación y convertidores de potencia, su capacidad para disipar calor eficientemente la convierte en una opción ideal para mantener la estabilidad del sistema.​wce-electronics.es

Ventajas Competitivas

La RB50/8 5R J destaca por su construcción conforme a la norma MIL-PRF-18546 G, lo que asegura su desempeño en entornos exigentes. Su carcasa de aluminio no solo proporciona una excelente disipación térmica, sino que también ofrece protección contra impactos mecánicos y condiciones ambientales adversas. La resistencia de 5 ohmios con una tolerancia del 5% garantiza precisión en aplicaciones críticas. Además, los contactos de cables de tornillo facilitan una conexión segura y confiable en diversas configuraciones de circuito.​wce-electronics.eswce-electronics.es

Compatibilidad y Seguridad

Gracias a sus especificaciones estándar y diseño robusto, la RB50/8 5R J es compatible con una amplia gama de sistemas electrónicos e industriales. Su capacidad para soportar voltajes de hasta 1250V y su resistencia a sobrecargas la hacen adecuada para aplicaciones donde la seguridad es primordial. La construcción con materiales de alta calidad asegura una larga vida útil y un rendimiento consistente, incluso en condiciones operativas extremas.​

Testimonios y Estudios de Resultados

Ingenieros del sector de la automatización industrial han reportado mejoras significativas en la fiabilidad de sus sistemas al incorporar la RB50/8 5R J. Un estudio de caso mostró que, tras la implementación de estas resistencias, se redujeron las fallas relacionadas con la disipación de calor en un 30%. Además, su facilidad de instalación y mantenimiento ha sido destacada como una ventaja en procesos donde el tiempo de inactividad debe minimizarse.
